Кабели силовые с пропитанной бумажной изоляцией АСБГЭ-110

Кабельная продукция / Кабели силовые с пропитанной бумажной изоляцией

АСБГЭ-110

Стандарт
ТУ 16-705.421-86
Код ОКП
35 3517 2200, 35 3517 2500
АСБГЭ-110

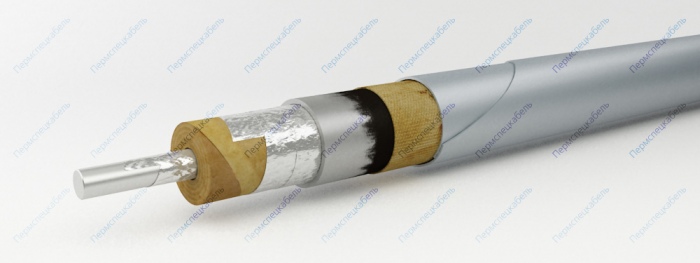

Элементы конструкции

  1. Алюминиевая однопроволочная токопроводящая жила сечением 50 кв.мм
  2. Экран из кашированной фольги
  3. Фазная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом
  4. Экран из кашированной фольги
  5. Свинцовая оболочка
  6. Подушка из битума и крепированной бумаги
  7. Броня из стальных лент

Область применения

Кабель предназначен для передачи электрической энергии к электрофильтрам при выпрямленном напряжении 110 кВ.

Кабель предназначен для эксплуатации в макроклиматических районах с умеренным, холодным и тропическим климатом. Кабель предназначен для прокладки внутри помещений в туннелях, каналах, если кабель не подвергается растягивающим усилиям в процессе эксплуатации.

Минимальная наработка кабеля — не менее 100000 часов. Срок службы кабелей — не менее 25 лет.

Влажность воздуха при 35° C [%] 98
Выпрямленное напряжение [кВ] 110
Гарантийный срок эксплуатации [месяц] 54
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 88
Монтаж при температуре, не ниже [°C] 0
Радиус изгиба кабелей [наружных диаметров] 25
Разность уровней, не более [м] 40
Строительная длина, не менее [м] 100
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Электрическое сопротивление изоляции, не менее [МОм*км] 200
Количество и сечение жил, шт х кв.мм Масса кабеля кг/км Наружный диаметр мм
1х50 3054 35,3
