Кабели силовые с пропитанной бумажной изоляцией АСБГ-10

Кабельная продукция / Кабели силовые с пропитанной бумажной изоляцией

АСБГ-10

Стандарт
ГОСТ 18410-73, ТУ 16.К71-269-97, ТУ 16.К09-143-2004
Код ОКП
35 3511 0700, 35 3513 0700, 35 3514 0700, 35 3511 2200, 35 3513 2200, 35 3514 2200, 35 3533 4000, 35 3534 4000, 35 3533 4500, 35 3534 4500

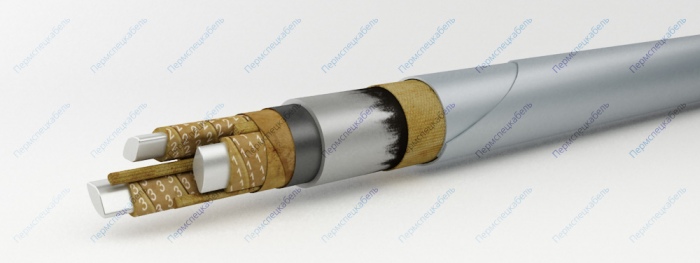

АСБГ-10

Элементы конструкции

  1. Алюминиевая токопроводящая жила:
    • однопроволочная сечением 25-240 кв.мм – "ож"
    • многопроволочная сечением 70-800 кв.мм
  2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом. Маркировка жил:
    • цифровая: 1, 2, 3, 4
    • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная
  3. Заполнение из бумажных жгутов
  4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом
  5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более
  6. Свинцовая оболочка
  7. Подушка из битума и крепированной бумаги
  8. Броня из стальных лент

Область применения

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным, холодным и тропическим климатом. Кабели предназначены для эксплуатации:

  • в воздухе при наличии опасности механических повреждений в ходе эксплуатации
  • во взрывоопасных зонах В-Iг и В-II при отсутствии опасности механических повреждений в ходе эксплуатации
  • во взрывоопасных зонах В-Iб и В-IIа при наличии опасности механических повреждений в ходе эксплуатации

Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели с нестекающим изоляционным пропиточным составом (ЦАСБГ) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней.

Срок службы кабелей — не менее 30 лет.

Сечение жил, кв. мм Строительная длина, м
до 70 300-450
95 и 120 250-400
150 и более 200-350

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 54
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 25
Максимальная рабочая температура жилы при перегрузке [°С] 80
Максимальная рабочая температура жилы [°С] 60
Монтаж при температуре, не ниже [°C] 0
Номинальное переменное напряжение частотой 50 Гц [кВ] 10
Номинальное постоянное напряжение [кВ] 25
Радиус изгиба многожильных кабелей, не менее [наружных диаметров] 15
Радиус изгиба одножильных кабелей, не менее [наружных диаметров] 25
Разность уровней, не более [м] 15
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании, 1 сек [°С] 200
Электрическое сопротивление изоляции, не менее [МОм*км] 200
Количество и сечение жил, шт х кв.мм Масса кабеля кг/км Наружный диаметр мм
3х25 ож 3052 37,1
3х35 ож 3021 35,9
3х50 ож 3316 37,8
3х70 ож 3817 40,5
3х70 4067 42
3х95 ож 4398 43,5
3х95 4619 45,1
3х120 ож 4862 45,9
3х120 5210 47,9
3х150 ож 5406 48,3
3х150 5801 50,5
3х185 ож 6080 51,2
3х185 6653 53,9
3х240 ож 7184 55,4
3х240 8369 59,6
