Кабели силовые с изоляцией из СПЭ на напряжение 10 кВ АПВПУГ

Кабельная продукция / Кабели силовые с изоляцией из СПЭ на напряжение 10 кВ

АПВПУГ

Стандарт
ТУ № 16.К71—335—2004, МЭК 60 502—2
АПВПУГ

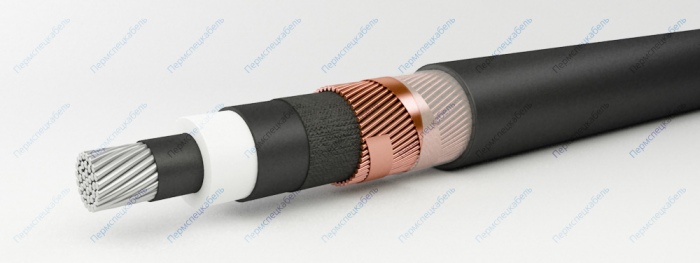

Элементы конструкции

  1. Круглая многопроволочная уплотнённая токопроводящая жила из алюминия сечением от 50 до 800 мм² (А)
  2. Экран по жиле из экструдируемого полупроводящего сшитого полиэтилена
  3. Изоляция из сшитого полиэтилена (Пв)
  4. Экран по изоляции из экструдируемого полупроводящего сшитого полиэтилена
  5. Разделительный слой из электропроводящей водоблокирующей ленты (Г)
  6. Экран из медных проволок, скреплённых медной лентой:
    • сечением не менее 16 мм² для кабелей с сечением жилы 50–120 мм²
    • сечением не менее 25 мм² для кабелей с сечением жилы 150–300 мм²
    • сечением не менее 35 мм² для кабелей с сечением жилы 400 мм² и более
  7. Разделительный слой
  8. Оболочка из полиэтилена, увеличенной толщины

Область применения

Применяются для стационарной прокладки в земле (в траншеях) независимо от степени коррозионной активности грунтов и вод. Кабели герметизированы от проникновения влаги, что позволяет эксплуатировать кабели в грунтах с повышенной влажностью и сырых, частично затапливаемых сооружениях, а также, по согласованию с предприятием изготовителем, в несудоходных водоёмах и в судоходных - при соблюдении мер, исключающих механические повреждения кабеля.

Допускается прокладка на воздухе без защиты от солнечной радиации, в том числе в кабельных сооружениях, при условии обеспечения дополнительных мер противопожарной защиты, например, нанесения огнезащитных покрытий. Кабели прокладываются на трассах без ограничения разности уровней. Кабели марки АПвПуг предназначены для прокладки на сложных участках кабельных трасс.

Строительная длина кабелей определяется по согласованию с заказчиком.
Допускаются маломерные отрезки длиной не менее 50 метров в количестве не более 5% от общей длины партии.

Срок службы кабелей — 30 лет.

Допустимый нагрев жил при работе в аварийном режиме [°С] 130
Монтаж при температуре, не ниже [°C] -20
Номинальное переменное напряжение частотой 50 Гц [кВ] 10
Рабочая температура жилы [°С] 90
Радиус изгиба кабелей [наружных диаметров] 15
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -60
Температура токопроводящих жил при коротком замыкании, 4 сек [°С] 250
Номинальное сечение жилы/экрана, мм² Масса кабеля, кг/км Наружный диаметр, мм
1х50/16 810 30,8
1х50/25 896 30,9
1х70/16 907 32,3
1х70/25 993 32,4
1х95/16 1020 33,9
1х95/25 1106 34,0
1х120/16 1127 35,3
1х120/25 1213 35,4
1х150/25 1323 37,0
1х150/35 1436 37,0
1х185/25 1477 38,6
1х185/35 1575 38,6
1х240/25 1688 40,8
1х240/35 1786 40,8
1х300/25 1910 42,9
1х300/35 2009 42,9
1х400/35 2367 46,3
1х400/50 2507 46,5
1х500/35 2746 49,5
1х500/50 2886 49,7
1х630/35 3190 52,7
1х630/50 3330 52,9
1х800/35 3792 56,8
1х800/50 3933 57,1
