Провода силовые РКГМ

Кабельная продукция / Провода силовые

РКГМ

Стандарт
ТУ 16.К80-09-90
Код ОКП
35 5115 0100
РКГМ

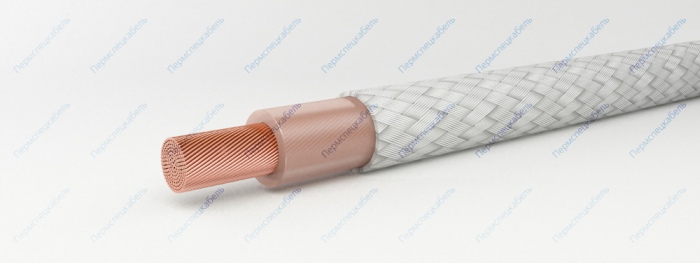

Элементы конструкции

  1. Токопроводящая жила скрученная из медных проволок (класс гибкости 5)
  2. Изоляция из кремнийорганической резины
  3. Оплётка из стекловолокна пропитанной эмалью или теплостойким лаком

Область применения

Провода предназначены для выводных концов обмоток температурного класса "Н" (+180°С) электрических машин и аппаратов на переменное наряжение до 660 В частой до 400 Гц, при отсутствии воздействия агрессивных сред и масел.

Провода предназначены для эксплуатации во всех макроклиматических районах на суше, кроме района с очень холодным климатом. Провода выдерживают не менее 10 циклов изгибов вокруг цилиндра, равному двукратному диаметру провода. провода устойчивы к воздействию пониженного атмосферного давления до 1,3х102 Па (1 мм рт.ст.) и повышенного атмосферного давления до 29,4х104 Па (3 кгс/кв.см). Провода стойки к воздействию вибрации и механических ударов. Провода стойки к воздействию плесневых грибов.

Срок службы проводов — не менее 8 лет.

Влажность воздуха при 35° C [%] 100
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 2.5
Максимальная рабочая температура жилы [°С] 180
Монтаж при температуре, не ниже [°C] -15
Рабочее переменное напряжение частотой до 400 Гц [В] 660
Радиус изгиба кабелей [наружных диаметров] 2
Строительная длина, не менее [м] 50-200
Температура окружающей среды, верхний предел [°C] +180
Температура окружающей среды, нижний предел [°C] -60
Сечение, кв.мм Масса провода, кг/км Наружный диаметр, мм
0,75 18,4 3,5
1 21 3,6
1,5 27 3,9
2,5 41,7 4,6
4 58,9 5,4
6 86,1 6,3
10 128 7,6
16 199 9,2
25 301 10,9
35 403 12,2
50 549 14,1
70 755 16,5
95 1018 18,6
120 1252,8 21,3
