Кабели силовые с пропитанной бумажной изоляцией АОСБ-35

Кабельная продукция / Кабели силовые с пропитанной бумажной изоляцией

АОСБ-35

Стандарт
ГОСТ 18410-73
Код ОКП
35 3515 1600, 35 3516 1600, 35 3516 2400, 35 3515 2400, 35 3536 4100, 35 3536 4500
АОСБ-35

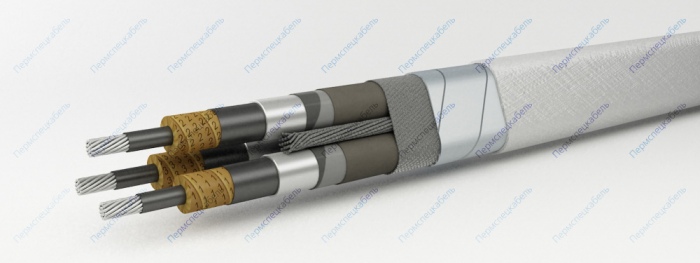

Элементы конструкции

  1. Алюминиевая токопроводящая жила:
    • многопроволочная сечением 25-400 кв.мм
  2. Экран из электропроводящей бумаги
  3. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом
    • цифровая маркировка жил: 1, 2, 3
  4. Экран из электропроводящей бумаги
  5. Свинцовая оболочка
  6. Защитный слой из крепированой бумаги и полиэтилентерефталатной пленки
  7. Заполнение из кабельной пряжи
  8. Подушка из кабельной пряжи
  9. Броня из стальных лент
  10. Наружный покров из волокнистых материалов

Область применения

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 35 кВ частотой 50 Гц.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным, холодным и тропическим климатом. Кабели предназначены для прокладки в земле (траншеях) с низкой коррозионной активностью на трассах с наличием или отсутствием блуждающих токов и в земле (траншеях) со средней коррозионной активностью на трассах с отсутствием блуждающих токов, если в процессе эксплуатации не подвергаются растягивающим усилиям. Кабели с нестекающим изоляционным пропиточным составом (ЦАОСБ) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней.

Срок службы кабелей — не менее 30 лет.

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 54
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 88
Максимальная рабочая температура жилы [°С] 65
Монтаж при температуре, не ниже [°C] 0
Номинальное переменное напряжение частотой 50 Гц [кВ] 35
Номинальное постоянное напряжение [кВ] 87.5
Радиус изгиба кабелей [наружных диаметров] 15
Разность уровней, не более [м] 15
Строительная длина, не менее [м] 250
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании, 1 сек [°С] 130
Электрическое сопротивление изоляции, не менее [МОм*км] 200
Количество и сечение жил, шт х кв.мм Масса кабеля кг/км Наружный диаметр мм
3х120 14863 85,1
3х150 16106 88,6
3х185 18215 95
3х240 19537 97,8
3х240 20220 100,4
3х300 22095 105,2
3х400 24916 112,2
