Провода силовые ПРПГ-3000-ХЛ

Кабельная продукция / Провода силовые

ПРПГ-3000-ХЛ

Стандарт
ТУ 16.К71-176-92
Код ОКП
35 5114 8200
ПРПГ-3000-ХЛ

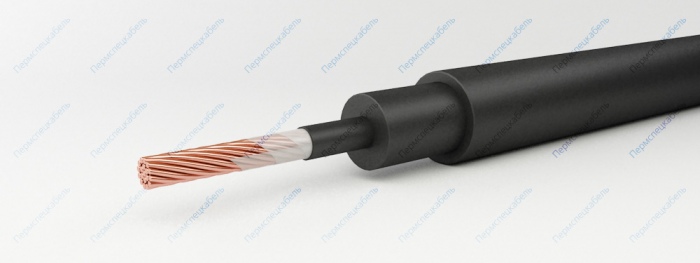

Элементы конструкции

  1. Медная многопроволочная жила
  2. Обмотка из полиэтилентерефталатной плёнки (отсутствует при наличии экрана)
  3. Экран из электропроводящей резины для проводов на напряжение 6000 В
  4. Изоляция из резины
  5. Оболочка из резины

Область применения

Провода применяются для подвижного монтажа электрооборудования, машин, механизмов, станков и для присоединения к подвижным токоприемника на номинальное напряжение до 6000 Вольт частотой 400 Гц или постоянное напряжение до 9000 Вольт.

Провода изготавливаются для эксплуатации в районах с холодным климатом. Провода предназначены для эксплуатации на открытом воздухе, под навесом или в помещениях (объемах), где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе и имеется сравнительно свободный доступ наружного воздуха, например, в палатках, кузовах, прицепах, металлических помещениях без теплоизоляции, а также в оболочке комплектного изделия (при отсутствии прямого воздействия солнечного излучения и атмосферных осадков). Провода могут использоваться в качестве встроенных элементов внутри комплектных изделий, конструкция которых исключает возможность конденсации влаги на встроенных элементах. Провода устойчивы к изгибам и воздействию озона. Провода не должны подвергаться прямому воздействию солнечной радиации.

Срок службы проводов — не менее 6 лет.

Влажность воздуха при 40°С [%] 98
Гарантийный срок эксплуатации [месяц] 24
Испытательное переменное напряжение 50 Гц в течение 15 мин. после пребывания в воде [В.] 7000
Максимальная рабочая температура жилы [°С] 75
Монтаж при температуре, не ниже [°C] -15
Номинальное напряжение переменного тока, частотой до 400 Гц [В] 3000
Рабочая температура жилы [°С] 65
Радиус изгиба кабелей [наружных диаметров] 5
Строительная длина, не менее [м] 100
Температура окружающей среды, верхний предел [°C] +60
Температура окружающей среды, нижний предел [°C] -60
Удельное поверхностное сопротивление резиновой оболочки, не менее, [МОм] 10000
Электрическое сопротивление изоляции, не менее [МОм*км] 50
Сечение, кв.мм Масса провода, кг/км Наружный диаметр, мм
1,5 77 7,3
2,5 98 8
4 121 8,6
6 156 9,7
10 234 11,7
16 317 12,9
25 459 15,2
35 595 16,6
50 815 19,8
70 1056 22,1
95 1380 24
120 1709 26,8
150 2063 29,3
185 2404 33
240 3296 40,4
300 4120 47,6
