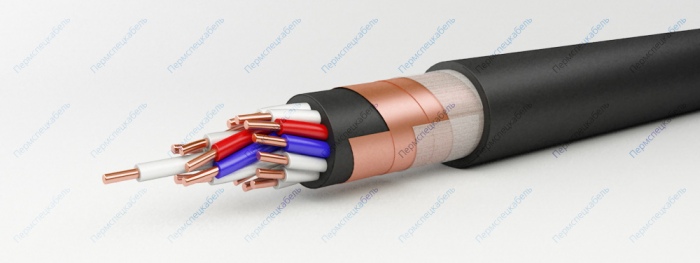

Кабели контрольные КВВГЭНГ-LS

Элементы конструкции

1. Медная однопроволочная токопроводящая жила круглой формы класса 1 по ГОСТ 22483
2. Изоляция из поливинилхлоридной композиции пониженной пожароопасности. Изолированные жилы кабелей скручены. В каждом повиве имеется счетная пара, изолированные жилы которой отличаются по цвету друг от друга и от остальных жил
3. Разделительный слой в виде оболочки из поливинилхлоридной композиции пониженной пожароопасности толщиной не менее 0,5 мм
4. Экран в виде обмотки из медной или алюминиевой фольги с перекрытием, обеспечивающим сплошность экрана при допустимых радиусах изгиба кабелей. Вдоль экрана из алюминиевой фольги продольно прокладывается медная проволока
5. Разделительный слой в виде обмотки лентами, обеспечивающий сохранность экрана при монтаже кабелей
6. Оболочка из поливинилхлоридной композиции пониженной пожароопасности

Область применения

Кабели предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частоты до 100 Гц или постоянным напряжением до 1000 В.

Кабели применяются для прокладки на открытом воздухе, в кабельных сооружениях и помещениях, в условиях агрессивной среды, при отсутствии механических воздействий на кабели, в том числе для использования в системах атомных электростанций классов 2, 3 и 4 по классификации ОПББ-88/97 (ПНАЭ Г-01-011-97). Кабели преимущественно применяются при необходимости защиты электрических цепей от влияния внешних электрических полей и для обеспечения пожарной безопасности кабельных цепей при прокладке в пучках. Кабели не распространяют горение при прокладке в пучках (нормы ГОСТ Р МЭК 332-3-96 категории А). Снижение светопроницаемости от дымообразования при горении и тлении кабелей не более 40%.

Срок службы — не менее 30 лет.

Сопротивление проводника согласно ГОСТ 22483
Климатическое исполнение УХЛ по ГОСТ 15150-69
Категория размещения 1-5 по ГОСТ 15150-69

Радиус изгиба кабеля при прокладке

Для кабеля наружным диаметром до 10 мм. включительно не менее 3-х диаметров кабеля
Для кабеля наружным диаметром от 10 до 25 мм. включительно не менее 4-х диаметров кабеля
Для кабеля наружным диаметром от 25 мм. не менее 6-ти диаметров кабеля
