Кабели контрольные АКВВБГ

Кабельная продукция / Кабели контрольные

АКВВБГ

Стандарт
ГОСТ 1508-78
Код ОКП
35 6344 0400
АКВВБГ

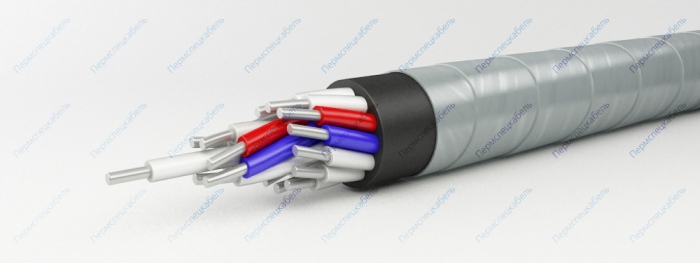

Элементы конструкции

  1. Алюминиевая однопроволочная жила
  2. Изоляция из ПВХ пластиката, наличие счетной пары в каждом повиве
  3. Подушка из крепированной бумаги и битума
  4. Броня из двух оцинкованных лент

Область применения

Предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 Вольт частотой до 100 Гц или постоянным напряжением до 1000 Вольт.
Применяются для прокладки на открытом воздухе, в помещениях, каналах, туннелях, если кабели не подвергаются значительным растягивающим усилиям и при наличии опасности механических воздействий на кабели. Не распространяют горение при одиночной прокладке (нормы ГОСТ 12176-89). Стойки к монтажным изгибам.

Срок службы при открытой прокладке — 15 лет, при прокладке в помещениях, каналах и туннелях — 25 лет.

Данный вид кабеля является контрольным кабелем

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 36
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 2.5
Максимальная рабочая температура жилы [°С] 70
Монтаж при температуре, не ниже [°C] -15
Номинальное переменное напряжение частотой 50 Гц [кВ] 0.66
Строительная длина, не менее [м] 150
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Количество и сечение жил шт х кв.мм Масса кабеля кг/км Наружный диаметр мм Сопротивление изоляции, не менее МОм х км
4х2,5 293 13,8 9,0
5х2,5 325 14,6 9,0
7х2,5 370 15,5 9,0
10х2,5 451 18,5 9,0
14х2,5 526 19,7 9,0
19х2,5 625 21,5 9,0
27х2,5 821 25,3 9,0
37х2,5 1030 28,3 9,0
4х4 356 15,4 9,0
7х4 446 17,6 9,0
10х4 574 21,2 9,0
4х6 406 16,6 6,0
7х6 520 19,0 6,0
10х6 698 23,5 6,0
4х10 534 19,4 6,0
7х10 734 22,9 6,0
10х10 992 28,6 6,0
