Кабели и провода монтажные МПЭ 37-12

Кабельная продукция / Кабели и провода монтажные

МПЭ 37-12

Стандарт
ТУ 16-505.191-80
Код ОКП
35 8339 9400
МПЭ 37-12

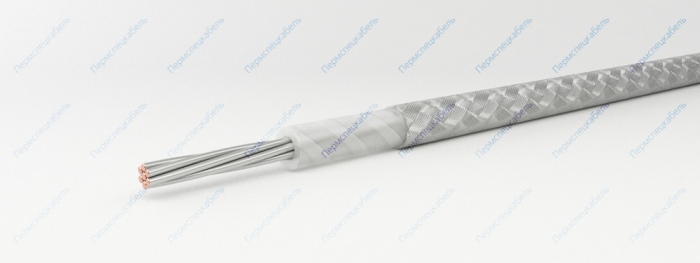

Элементы конструкции

  1. Токопроводящая жила скрученная из медных посеребренных проволок
  2. Изоляция из фторопластовых пленок
  3. Экран из медных луженых проволок

Область применения

Провода марки МПЭ 37-12 предназначены для подвижного и фиксированного монтажа внутриблочных, межблочных, внутриприборных и межприборных соединений в электронных и электрических устройствах на номинальное переменное напряжение 500 В частотой 10кГц и постоянное напряжение 700 В.

Провода предназначены для эксплуатации во всех макроклиматических районах на суше и на море, кроме макроклиматического района с очень холодным климатом. Провода стойки к воздействию синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с амплитудой ускорения 400 м/с2, механического удара одиночного действия с пиковым ударным ускорением 10 000 м/с2 длительностью действия ударного ускорения 0,1-2,0 мс, механическому удару многократного действия с пиковым ударным ускорением 1500 м/с2 длительностью действия ударного ускорения 1-5 мс, линейного ускорения величиной 5000 м/с2 и акустическому шуму в диапазоне частот 50-10 000 Гц при уровне звукового давления (относительно 2/105 Па) 170 дБ.

Провода устойчивы к воздействию пониженного атмосферного давления до 1,3х10-4 Па при температуре до 125°С или до 666 Па (рабочее напряжение не более 250 В) и повышенного атмосферного давления до 295 кПа. Провода стойки к воздействию статической пыли (песка), плесневых грибов и солнечного излучения. Провода устойчивы к воздействию газовых смесей при давлении 295 кПа следующего состава: а) азот до 96%, кислород от 4% до 50%, водород до 20%, углекислый газ до 3%, гелий до 1%, прочие газы - 1%; б) гелий - 50%, азот - 50%; в) аргон - 90%, азот - 10%. Провода не распространяют горение. При нагреве проводов свыше 250°С, а также сжигании отходов проводов выделяются токсичные газы.

Минимальная наработка проводов: 1000 часов при температуре 250°С, 25 000 часов при температуре 125°С. Минимальный срок сохраняемости проводов — 20 лет. Минимальный срок службы — 20 лет. 95%-ый ресурс — 1500 часов.

Влажность воздуха при 35° C [%] 98
Импульсное напряжение [В] 700
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 2
Испытательное постоянное напряжение [кВ] 3
Максимальная рабочая температура жилы [°С] +250
Рабочее переменное напряжение частотой 10 кГц [В] 500
Рабочее постоянное напряжение [В] 700
Радиус изгиба при температуре -60°С [наружных диаметров] 5
Строительная длина, не менее [м] 15
Температура окружающей среды, верхний предел [°C] +250
Температура окружающей среды, нижний предел [°C] -60
Электрическое сопротивление изоляции, не менее [МОм*км] 100000
Электрическое сопротивление связи при частоте 10 МГц, не более [МОм/м] 500
Cечение жил, шт х кв.мм Число и диаметр проволок в жиле, шт х мм Масса провода, кг/км Наружный диаметр, мм Сопротивление проводника при 20°C, не более Ом/км
0,08 10х0,10 4,2 1,60 260,0
0,12 15х0,10 5,0 1,70 175,0
0,12 24х0,08 5,0 1,70 175,0
0,20 19х0,12 7,3 1,80 99,0
0,35 19х0,15 9,9 2,10 55,0
0,50 19х0,18 12,9 2,30 41,0
0,75 19х0,23 16,6 2,50 26,0
1,00 19х0,26 20,1 2,80 19,0
1,50 19х0,32 27,1 3,20 13,0
