Кабели и провода монтажные МП 16-11

Кабельная продукция / Кабели и провода монтажные

МП 16-11

Стандарт
ТУ 16-505.759-81
Код ОКП
35 8332 8400
МП 16-11

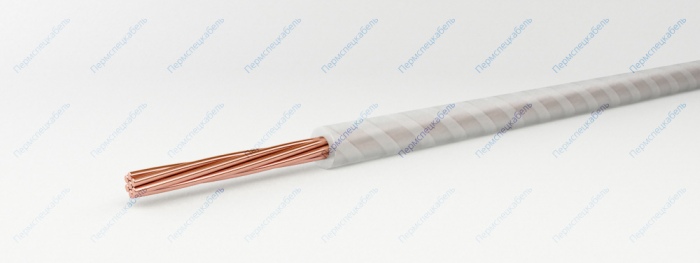

Элементы конструкции

  1. Токопроводящая жила скрученная из медных проволок
  2. Изоляция из фторопластовых пленок

Область применения

Провода марки МП 16-11 предназначены для подвижного и фиксированного монтажа внутриблочных, межблочных, внутриприборных и межприборных соединений в электронных и электрических устройствах на номинальное переменное напряжение 100 В частотой 10 кГц и постоянное напряжение 150 В.

Провода предназначены для эксплуатации на суше, реках и озёрах в макроклиматических районах с умеренным и холодным климатом. Провода стойки к воздействию синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с амплитудой ускорения 400 м/с2, механического удара одиночного действия с пиковым ударным ускорением 10000 м/с2 длительностью действия ударного ускорения 0,1-2,0 мс, механическому удару многократного действия с пиковым ударным ускорением 1500 м/с2 длительностью действия ударного ускорения 1-5 мс, линейного ускорения величиной 5000 м/с2 и акустическому шуму в диапазоне частот 50-10000 Гц при уровне звукового давления (относительно 2/105 Па) 170дБ. Провода вадерживают 130 циклов изгибов на угол ± 90° по радиусу не менее пяти наружных диаметров. Провода устойчивы к воздействию пониженного атмосферного давления до 2 кПа и повышенного атмосферного давления до 295 кПа. Провода не распространяют горение. При нагреве проводов свыше 250°С, а также сжигании отходов проводов выделяются токсичные газы.

Минимальная наработка проводов — 3000 часов. Минимальный срок сохраняемости проводов — 20 лет. Минимальный срок службы — 20 лет. 95%-ый ресурс — 5000 часов.

Влажность воздуха при 35° C [%] 98
Импульсное напряжение [В] 280
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 0.5
Максимальная рабочая температура жилы [°С] 200
Рабочее переменное напряжение частотой 10 кГц [В] 100
Радиус изгиба при температуре -60°С [наружных диаметров] 5
Строительная длина, не менее [м] 3
Температура окружающей среды, верхний предел [°C] +200
Температура окружающей среды, нижний предел [°C] -60
Электрическое сопротивление изоляции, не менее [МОм*км] 100000
Cечение жил, кв.мм Число и диаметр проволок в жиле, шт х мм. Масса провода, кг/км Наружный диаметр не более, мм Сопротивление проводника при 20°C, не более Ом/км
0,03 7х0,08 0,52 0,45 572,7
0,05 7х0,10 0,76 0,52 366,6
