Кабели силовые с пропитанной бумажной изоляцией ААШВ-10

Кабельная продукция / Кабели силовые с пропитанной бумажной изоляцией

ААШВ-10

Стандарт
ГОСТ 18410-73, ТУ 16.К71-269-97, ТУ 16.К09-143-2004
Код ОКП
35 3611 0200, 35 3613 0200, 35 3614 0200, 35 3615 0200, 35 3616 0200, 35 3633 3500, 35 3634 3500

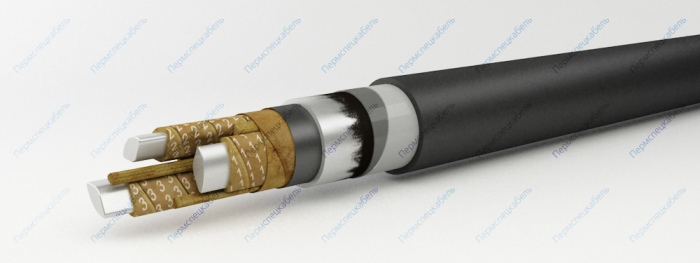

ААШВ-10

Элементы конструкции

  1. Алюминиевая токопроводящая жила:
    • однопроволочная (класс 1) сечением 25-240 кв. мм
    • многопроволочная (класс 1 и 2) сечением 50-800 кв. мм
  2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом. Маркировка жил:
    • цифровая: 1, 2, 3, 4
    • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная
  3. Заполнение из бумажных жгутов
  4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом
  5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более
  6. Алюминиевая оболочка
  7. Подслой из битума и пленки ПЭТ
  8. Наружный покров из ПВХ пластиката

Область применения

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 35 кВ частотой 50 Гц.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации в земле (траншеях) с низкой и средней коррозионной активностью с наличием или отсутствием блуждающих токов, с высокой коррозионной активностью с отсутствием блуждающих токов, если в процессе эксплуатации кабели не подвергаются растягивающим усилиям. Кабели предназначены для эксплуатации на открытом воздухе, в сухих помещениях, в сырых, частично затапливаемых помещениях со слабой, средней и высокой коррозионной активностью, а также каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, на технологических эстакадах, на специальных кабельных эстакадах и по мостам, при отсутствии опасности механических повреждений в ходе эксплуатации. Кабели применяются для прокладки в пожароопасных помещениях и взрывоопасных зонах класса В-Iб, В-Iг, В-II, В-IIа. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели с нестекающим изоляционным пропиточным составом (ЦААШв) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней. Кабели могут использоваться в местах подверженных вибрации.

Срок службы кабелей — не менее 30 лет.

Сечение жил, кв. мм Строительная длина, м
до 70 300-450
95 и 120 250-400
150 и более 200-350

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 54
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 25
Максимальная рабочая температура жилы при перегрузке [°С] 80
Максимальная рабочая температура жилы [°С] 60
Монтаж при температуре, не ниже [°C] 0
Номинальное переменное напряжение частотой 50 Гц [кВ] 10
Номинальное постоянное напряжение [кВ] 25
Радиус изгиба кабелей [наружных диаметров] 25
Разность уровней, не более [м] 15
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании, 1 сек [°С] 200
Электрическое сопротивление изоляции, не менее [МОм*км] 200
Количество и сечение жил, шт х кв.мм Масса кабеля кг/км Наружный диаметр мм
3х25 ож 1413 34,2
3х35 ож 1447 33
3х50 ож 1639 34,9
3х70 ож 1992 38
3х70 2105 39,5
3х95 ож 2308 41
3х95 2434 42,7
3х120 ож 2633 43,4
3х120 2800 45,4
3х150 ож 3012 46,2
3х150 3253 48,6
3х185 ож 3495 49,2
3х185 3806 52
3х240 ож 4243 53,5
3х240 4603 56,9
