Кабели и провода авиакосмические ПТЛ-200

Кабельная продукция / Кабели и провода авиакосмические

ПТЛ-200

Стандарт
ТУ 16-505.280-79
Код ОКП
35 8332 8000
ПТЛ-200

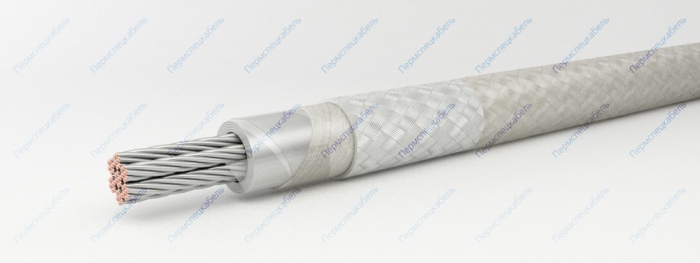

Элементы конструкции

  1. Токопроводящая жила скрученная из медных лужёных оловом проволок
  2. Изоляция из фторопластовых плёнок
  3. Изоляция из стеклянных нитей
  4. Оплётка из стеклянных нитей
  5. Покрытие из кремнийорганического лака

Область применения

Провода марки ПТЛ предназначены для фиксированного монтажа бортовой электрической сети авиационной техники. Провода устойчивы к истиранию и выдерживают не менее 50 двойных ходов иглы с прижимающим иглу усилием 5,9Н. Провода устойчивы к вибрационным, ударным и линейным нагрузкам и к акустическим шумам. Провода стойки к воздействию пониженного атмосферного давления до 2 кПа (15 мм рт.ст.), соляного тумана и плесневых грибов.

Cрок службы проводов - 20 лет, 95%-ый ресурс - 10000 часов.

Влажность воздуха при 35° C [%] 98
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 1500
Рабочее переменное напряжение частотой 5 кГц [В] 250
Строительная длина, не менее [м] 15
Температура окружающей среды, верхний предел [°C] +200
Температура окружающей среды, нижний предел [°C] -60
Электрическое сопротивление изоляции, не менее [МОм*км] 1000
Сечение, кв.мм Число и диаметр проволок в жиле, шт. х мм Масса провода кг/км Наружный диаметр мм Сопротивление проводника, не более, Ом/км
0,35 19x0,15 8,0 2,2 58,7
0,50 19x0,18 10,1 2,4 41,7
0,50 16x0,20 10,3 2,4 41,7
0,75 19x0,23 13,8 2,6 25,9
1,00 19x0,26 17,2 2,9 20,4
1,50 19x0,32 23,1 3,2 13,6
2,50 19x0,42 37,3 3,9 8,20
4,00 7x7x0,32 54,6 4,7 4,99
6,00 7x7x0,39 76,2 5,5 3,35
10,0 7x7x0,52 130,6 7,1 2,04
16,0 12x7x0,49 191,2 8,6 1,24
25,0 19x7x0,49 285,7 9,9 0,792
35,0 27x7x0,49 403,0 11,6 0,558
50,0 37x7x0,49 536,9 13,5 0,401
70,0 37x7x0,58 737,3 15,6 0,286
