Кабели силовые с пропитанной бумажной изоляцией ААШВ-1

Кабельная продукция / Кабели силовые с пропитанной бумажной изоляцией

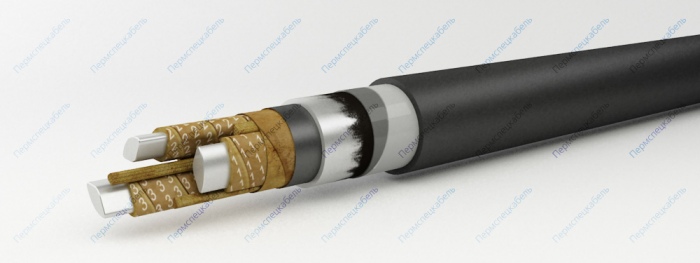

ААШВ-1

Стандарт
ГОСТ 18410-73, ТУ 16.К71-269-97, ТУ 16.К09-143-2004
Код ОКП
35 3611 0200, 35 3613 0200, 35 3614 0200, 35 3615 0200, 35 3616 0200, 35 3633 3500, 35 3634 3500
ААШВ-1

Элементы конструкции

  1. Алюминиевая токопроводящая жила:
    • однопроволочная (класс 1) сечением 25-240 кв. мм
    • многопроволочная (класс 1 и 2) сечением 50-800 кв. мм
  2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом. Маркировка жил:
    • цифровая: 1, 2, 3, 4
    • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная
  3. Заполнение из бумажных жгутов
  4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом
  5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более
  6. Алюминиевая оболочка
  7. Подслой из битума и пленки ПЭТ
  8. Наружный покров из ПВХ пластиката

Область применения

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 35 кВ частотой 50 Гц.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации в земле (траншеях) с низкой и средней коррозионной активностью с наличием или отсутствием блуждающих токов, с высокой коррозионной активностью с отсутствием блуждающих токов, если в процессе эксплуатации кабели не подвергаются растягивающим усилиям. Кабели предназначены для эксплуатации на открытом воздухе, в сухих помещениях, в сырых, частично затапливаемых помещениях со слабой, средней и высокой коррозионной активностью, а также каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, на технологических эстакадах, на специальных кабельных эстакадах и по мостам, при отсутствии опасности механических повреждений в ходе эксплуатации. Кабели применяются для прокладки в пожароопасных помещениях и взрывоопасных зонах класса В-Iб, В-Iг, В-II, В-IIа. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели с нестекающим изоляционным пропиточным составом (ЦААШв) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней. Кабели могут использоваться в местах подверженных вибрации.

Срок службы кабелей — не менее 30 лет.

Сечение жил, кв. мм Строительная длина, м
до 70 300-450
95 и 120 250-400
150 и более 200-350

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 54
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 4
Максимальная рабочая температура жилы при перегрузке [°С] 105
Максимальная рабочая температура жилы [°С] 80
Монтаж при температуре, не ниже [°C] 0
Номинальное переменное напряжение частотой 50 Гц [кВ] 1
Номинальное постоянное напряжение [кВ] 2.5
Радиус изгиба кабелей [наружных диаметров] 25
Разность уровней, не более [м] 25
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании, 1 сек [°С] 250
Электрическое сопротивление изоляции, не менее [МОм*км] 100
Количество и сечение жил, шт х кв.мм Масса кабеля кг/км Наружный диаметр мм
1х240 1453 31
1х300 1737 33,8
1х400 2181 37,7
1х500 2649 41,5
1х625 3196 45,3
1х800 4071 51
3х95 ож 1488 30,5
3х95 1587 32,3
3х120 ож 1823 33,7
3х120 1986 36,1
3х150 ож 2147 36,5
3х150 2343 38,9
3х185 ож 2589 39,9
3х185 2828 42,6
3х240 ож 3254 44,3
3х240 3575 47,8
3х70+1х35 1477 31,5
3х95+1х50 ож 1752 33,4
3х95+1х50 1888 35,6
3х120+1х70 ож 2172 37
3х120+1х70 2310 38,9
3х150+1х70 ож 2468 39,3
3х150+1х70 2659 41,6
3х185+1х95 ож 2999 43,1
3х185+1х95 3286 46,4
3х240+1х120 ож 3808 48,2
3х240+1х120 4123 51,6
4х70 ож 1475 30,4
4х70 1535 31,4
4х95 ож 1861 33,8
4х95 1945 35
4х120 ож 2319 37,8
4х120 2434 39,2
4х150 ож 2696 40,5
4х150 2895 42,7
4х185 ож 3278 44,4
4х185 3591 47,5
4х240 ож 4208 49,9
4х240 4485 52,6
