    Кабели и провода авиакосмические БСФЭ

    Кабельная продукция / Кабели и провода авиакосмические

    БСФЭ

    Стандарт
    ТУ 16-505.311-72
    Код ОКП
    35 8332 2700
    БСФЭ

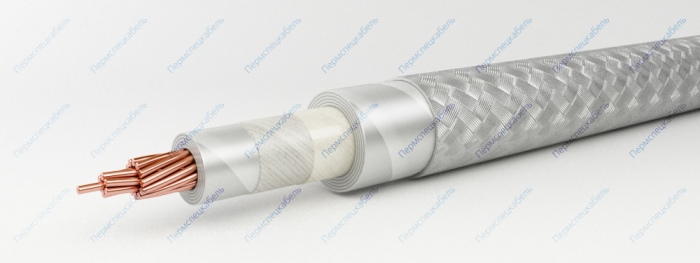

    Элементы конструкции

    1. Токопроводящая жила скрученная из медных проволок
    2. Изоляция из фторопластовых плёнок
    3. Изоляция из стеклянных нитей
    4. Покрытие из кремнийорганического лака
    5. Обмотка из фторопластовых плёнок
    6. Экран из медных лужёных оловом проволок

    Область применения

    Провода марки БСФЭ предназначены для ремонтных целей бортовой электрической сети авиационной техники.

    Провода рассчитаны на кратковременную работу, до 3 часов, при температуре от минус 60 до плюс 400°С. Также эти провода стойки к воздействию пониженного атмосферного давления до 2000 Па.

    Срок хранения проводов - 12 лет.

    Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] 1.5
    Относительная влажность воздуха при температуре +20° С [%] 98
    Рабочее переменное напряжение частотой 5 кГц [В] 250
    Строительная длина, не менее [м] 30
    Электрическое сопротивление изоляции, не менее [МОм*км] 10000
    Сечение, кв.мм Число и диаметр проволок в жиле, шт. х мм Масса провода кг/км Максимальный наружный диаметр, мм Сопротивление проводника, не более, Ом/км
    0,50 16x0,20 20,1 3,5 39,0
    0,75 19x0,23 24,8 3,8 25,2
    1,00 19x0,26 28,7 4,1 19,8
    1,50 19x0,32 35,2 4,4 13,2
    2,50 19x0,42 53,9 5,0 8,05
    4,00 7x7x0,32 72,2 6,1 4,89
    6,00 7x7x0,39 100,4 6,9 3,28
    10,0 7x7x0,52 174,3 9,2 2,00
    16,0 12x7x0,49 242,9 11,0 1,21
    25,0 19x7x049 337,6 12,7 0,776
    35,0 27x7x0,49 497,5 14,8 0,547
    50,0 37x7x0,49 642,2 17,3 0,393
    70,0 37x7x0,58 857,5 19,7 0,281
    95,0 37x7x0,68 1126,2 22,4 0,203
