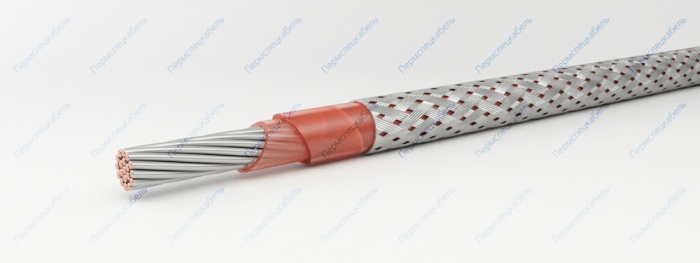

Провода марки БИФЭ предназначены для фиксированного монтажа бортовой электрической сети авиационной техники.
Изоляция провода устойчива к истиранию и выдерживает не менее 10000 двойных ходов иглы с прижимающим иглу усилием 5,9 Н, а также к вибрационным, ударным и линейным нагрузкам и к акустическим шумам. Разрывное усилие жил из сплава БрХЦрК в 1,8 раз выше, чем у жил из медных посеребрённых проволок. Изоляция провода устойчива к продавливанию с усилием не менее 49 Н при радиусе закругления давящего устройства 0,6 мм. Провода стойки к воздействию повышенного атмосферного давления до 295 кПа (3 кгс/кв.см.), атмосферных конденсированных осадков (инея, росы), масел и плесневых грибов. Провода не распространяют горение.
Срок службы проводов - 15 лет, 95%-ый ресурс - 35000 часов.
При радиусе изгиба одножильного провода не менее 5 D, изгиб на угол ± 90° будет равен 100 циклам.
При радиусе изгиба многожильного провода не менее 5 D, изгиб на угол ± 90° будет равен 75 циклам.
При радиусе изгиба многожильного провода не менее 10 D, изгиб на угол ± 90° будет равен 100 циклам.
Влажность воздуха при 35° C [%] | 98 |
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] | 2200 |
Рабочее переменное напряжение частотой 6 кГц, при атмосферном давлении до 0.67 кПа [В] | 250 |
Рабочее переменное напряжение частотой 6 кГц, при атмосферном давлении до 60 кПа [В] | 600 |
Рабочее постоянное напряжение, при атмосферном давлении до 0.67 кПа [В] | 350 |
Рабочее постоянное напряжение, при атмосферном давлении до 60 кПа [В] | 750 |
Строительная длина, не менее [м] | 20 |
Температура окружающей среды, верхний предел [°C] | +200 |
Температура окружающей среды, нижний предел [°C] | -60 |
Электрическое сопротивление изоляции, не менее [МОм*км] | 100000 |
Сечение, кв.мм | Число и диаметр проволок в жиле, шт. х мм | Масса провода кг/км | Наружный диаметр мм | Сопротивление проводника, не более, Ом/км |
---|---|---|---|---|
1x0,20 | 7x0,20 | 8,70 | 1,85 | 85,00 |
1x0,20 бр | 7x0,20 | 8,70 | 1,85 | 100,00 |
1x0,35 | 19x0,15 | 11,00 | 2,00 | 58,03 |
1x0,35 бр | 19x0,15 | 11,00 | 2,00 | 70,00 |
1x0,50 | 19x0,18 | 12,70 | 2,15 | 38,59 |
1x0,50 бр | 19x0,18 | 12,70 | 2,15 | 46,00 |
1x0,75 | 19x0,23 | 16,80 | 2,40 | 23,68 |
1x1,00 | 19x0,26 | 20,10 | 2,55 | 19,00 |
1x1,50 | 19x0,32 | 25,80 | 2,85 | 12,60 |
1x2,50 | 19x0,42 | 38,80 | 3,35 | 7,10 |
2x0,20 | 7x0,20 | 17,20 | 3,35 | 90,00 |
2x0,20 бр | 7x0,20 | 17,20 | 3,35 | 105,50 |
2x0,35 | 19x0,15 | 20,50 | 3,65 | 61,20 |
2x0,35 бр | 19x0,15 | 20,50 | 3,65 | 73,90 |
2x0,50 | 19x0,18 | 26,40 | 3,95 | 40,70 |
2x0,50бр | 19x0,18 | 26,40 | 3,95 | 48,60 |
2x0,75 | 19x0,23 | 35,40 | 4,45 | 25,00 |
2x1,00 | 19x0,26 | 40,10 | 4,75 | 20,10 |
2x1,50 | 19x0,32 | 59,40 | 5,35 | 13,30 |
2x2,50 | 19x0,42 | 87,20 | 6,35 | 7,50 |
3x0,20 | 7x0,20 | 21,30 | 3,55 | 90,00 |
3x0,20 бр | 7x0,20 | 21,30 | 3,55 | 105,50 |
3x0,35 | 19x0,15 | 28,10 | 3,85 | 61,20 |
3x0,35бр | 19x0,15 | 28,10 | 3,85 | 73,90 |
3x0,50 | 19x0,18 | 33,20 | 4,15 | 40,70 |
3x0,50 бр | 19x0,18 | 33,20 | 4,15 | 48,60 |
3x0,75 | 19x0,23 | 45,80 | 4,75 | 25,00 |
3x1,00 | 19x0,26 | 52,90 | 5,05 | 20,10 |
3x1,50 | 19x0,32 | 77,80 | 5,65 | 13,30 |
3x2,50 | 19x0,42 | 118,00 | 6,75 | 7,50 |
