Кабели силовые с пропитанной бумажной изоляцией ААПЛГ-6

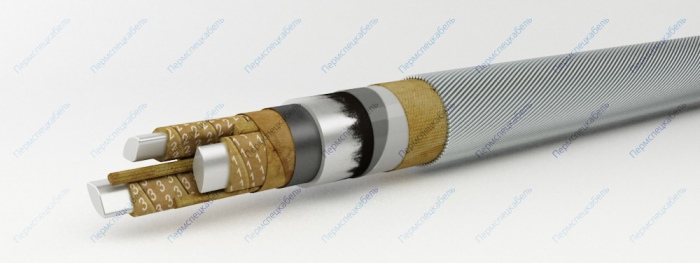

Элементы конструкции

1. Алюминиевая токопроводящая жила:
   • однопроволочная (класс 1) сечением 25-240 кв. мм
   • многопроволочная (класс 2) сечением 70-240 кв. мм
2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом. Маркировка жил:
   • цифровая: 1, 2, 3, 4
   • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная
3. Заполнение из бумажных жгутов
4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом
5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более
6. Алюминиевая оболочка
7. Подушка из битума, пленки ПВХ, крепированой бумаги и кабельной пряжи
8. Броня из стальных круглых оцинкованных проволок

Область применения

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации на открытом воздухе, в сухих помещениях, в сырых, частично затапливаемых помещениях со слабой, средней и высокой коррозионной активностью, а также каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, на технологических эстакадах и по мостам, при наличии опасности механических повреждений в ходе эксплуатации. Кабели применяются для прокладки в пожароопасных помещениях и взрывоопасных зонах класса В-Iб, В-IIа. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели с нестекающим изоляционным пропиточным составом (ЦААПлГ) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней. Кабели могут использоваться в местах подверженных вибрации.

Срок службы кабелей — не менее 30 лет.
