Кабели и провода авиакосмические БИФ-Н

Кабельная продукция / Кабели и провода авиакосмические

БИФ-Н

Стандарт
ТУ 16-505.945-76 и ОСТ В 16 0.800.764-80

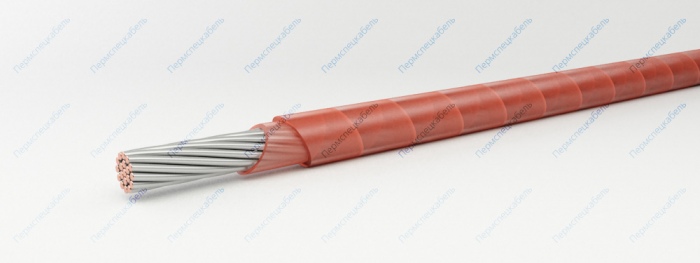

БИФ-Н

Элементы конструкции

  1. Скрученная из медных никелированных проволок
  2. Изоляция из полиимидно-фторопластовых плёнок

Область применения

Провода марки БИФ предназначены для фиксированного монтажа бортовой электрической сети авиационной техники.

Провода устойчивы к истиранию и выдерживают не менее 10000 двойных ходов иглы с прижимающим иглу усилием 5,9 Н, а также это для квартир к вибрационным, ударным и линейным нагрузкам и к акустическим шумам. Разрывное усилие жил из сплава БрХЦрК в 1,8 раз выше, чем у жил из медных посеребрённых проволок. Изоляция провода устойчива к продавливанию с усилием не менее 49 фото Н при радиусе закругления давящего устройства 0,6 мм. Провода стойки к воздействию повышенного атмосферного давления до 295 кПа (3 кгс/кв.см.), соляного тумана, атмосферных конденсированных осадков (инея, росы), масел и плесневых грибов.
Провода не распространяют горение.

Срок службы проводов - 15 лет, 95%-ый ресурс - 35000 часов.

При радиусе изгиба не менее 5 D, изгиб на угол ± 90° будет равен 100 циклам.
Влажность воздуха при 35° C [%] 98
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 2200
Рабочее переменное напряжение частотой 6 кГц, при атмосферном давлении до 0.67 кПа [В] 250
Рабочее переменное напряжение частотой 6 кГц, при атмосферном давлении до 60 кПа [В] 600
Рабочее постоянное напряжение, при атмосферном давлении до 0.67 кПа [В] 350
Рабочее постоянное напряжение, при атмосферном давлении до 60 кПа [В] 750
Строительная длина, не менее [м] 30
Температура окружающей среды, верхний предел [°C] +200
Температура окружающей среды, нижний предел [°C] -60
Электрическое сопротивление изоляции, не менее [МОм*км] 100000
Сечение, кв.мм Число и диаметр проволок в жиле, шт. х мм Масса кабеля кг/км Наружный диаметр мм Сопротивление проводника, не более, Ом/км
0,20 7x0,20 3,9 1,35 100,00
0,20 бр 7x0,20 3,9 1,35 118,00
0,35 19x0,15 5,2 1,50 66,40
0,35 бр 19x0,15 5,2 1,50 77,40
0,50 19x0,18 6,8 1,65 45,50
0,50 бр 19x0,18 6,8 1,65 53,80
0,75 19x0,23 10,1 1,90 27,60
1,00 19x0,26 12,4 2,05 21,90
1,50 19x0,32 17,7 2,35 14,40
2,50 19x0,42 28,8 2,85 8,30
