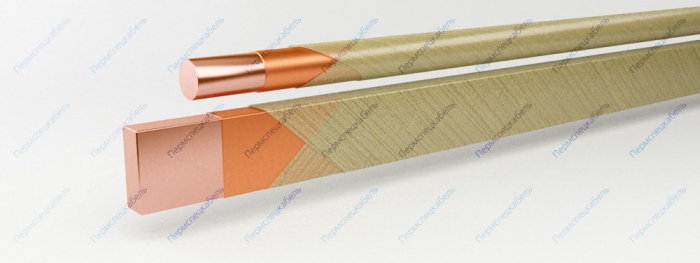

Провод применяется для изготовления температурного класса 180: обмоток высоковольтных электрических машин и трансформаторов. Высокие электрические свойства провода обеспечивают высокую степень надёжности оборудования и позволяют использовать провод в обмотках оборудования подвергаемого длительным перегрузкам в процессе эксплуатации. Ресурс работы проводов — 20 000 часов.
Гарантийный срок хранения проводов — 6 месяцев.
Провод является аналогом провода изготавливаемого согласно МЭК 60317-31 и МЭК 60317-49.
Пробивное напряжение, не менее [В] | |
"d" до 1,12 мм | 800 |
"d" св. 1,12 мм до 2,50 мм | 1000 |
"а" от 0,80 мм до 3,55 мм и "b" от 2,00 мм до 10,00 мм | 900 |
Эластичность изоляции, диаметр стержня [мм] | |
"d" от 0,85 мм до 2,50 мм | 5D |
"а" от 0,80 мм до 1,32 мм и "b" от 2,80 мм до 6,30 мм | 10 |
"а" от 1,40 мм до 1,90 мм и "b" от 3,15 мм до 6,30 мм | 15 |
"а" от 2,00 мм до 2,80 мм и "b" от 3,15 мм до 6,30 мм | 20 |
"а" от 0,90 мм до 2,80 мм и "b" от 6,70 мм до 10,00 мм | 40 |
"а" от 0,90 мм до 2,80 мм и "b" от 6,70 мм до 10,00 мм | 60 |
"а" от 3,00 мм до 3,55 мм и "b" от 6,70 мм до 8,00 мм | 120 |
Механич. прочность изоляции, число двойных ходов иглы, средн./миним. | |
круглый | 150/100 |
прямоугольный | 300/220 |
Относительное удлинение провода при разрыве, не менее [%] | |
"d" до 1,18 мм | 20 |
"d" от 1,18 мм до 1,32 мм | 22 |
"d" от 1,32 мм до 2,50 мм | 24 |
"a" до 1,25 мм | 30 |
"a" св. 1,25 мм | 32 |
Температура окружающей среды, нижний предел [°C] | 60 |
Температурный индекс, [°С] | 180 |
Размер проволоки, мм | Макс. размер провода, мм | Масса провода, кг/км |
---|---|---|
0,85 | 1,19 | 6,24 |
0,9 | 1,24 | 6,36 |
0,95 | 1,29 | 7,03 |
1 | 1,34 | 7,79 |
1,06 | 1,4 | 8,69 |
1,12 | 1,46 | 9,65 |
1,18 | 1,52 | 11,19 |
1,25 | 1,59 | 12,38 |
1,32 | 1,66 | 13,89 |
1,4 | 1,76 | 15,18 |
1,5 | 1,85 | 17,03 |
1,6 | 1,95 | 19,59 |
1,7 | 2,05 | 21,98 |
1,8 | 2,15 | 34,54 |
1,9 | 2,25 | 27,12 |
2,5 | 2,85 | 44,98 |
0,80х2,00 | 1,28х2,46 | 14,7 |
0,90x7,10 | 1,32x7,58 | 60,1 |
1,00х2,80 | 1,48х3,26 | 25,3 |
1,00х4,75 | 1,51х5,21 | 43,8 |
1,00х5,00 | 1,51х5,46 | 46,2 |
1,00х5,60 | 1,51х6,06 | 51,9 |
1,00х6,00 | 1,52х6,46 | 55,7 |
1,00х6,30 | 1,52х6,78 | 58,5 |
1,00х6,70 | 1,52х7,18 | 61,8 |
1,00х7,10 | 1,52х7,58 | 66,1 |
1,00х7,50 | 1,56х7,98 | 69,9 |
1,06х7,10 | 1,58х7,58 | 69,7 |
1,12х4,75 | 1,63х5,21 | 48,4 |
1,12х5,00 | 1,63х5,46 | 51,1 |
1,12х5,60 | 1,63х6,06 | 57,4 |
1,12х6,00 | 1,64х6,4 | 61,6 |
1,12х7,10 | 1,64х7,58 | 73,3 |
1,12x7,50 | 1,68x7,98 | 77,5 |
1,18x4,00 | 1,69x4,46 | 42,4 |
1,18х6,30 | 1,70х6,78 | 67,9 |
1,18х7,10 | 1,70х7,58 | 76,8 |
1,18х6,00 | 1,76х6,46 | 86,8 |
1,25х4,75 | 1,76х5,21 | 53,4 |
1,25x5,00 | 1,76x5,46 | 56,3 |
1,25x5,60 | 1,76x6,06 | 63,4 |
1,25х6,00 | 1,77х6,46 | 68,1 |
1,25x7,10 | 1,77x7,58 | 81 |
1,25х7,50 | 1,83х7,98 | 85,7 |
1,25х8,00 | 1,83х8,48 | 91,5 |
1,32х5,00 | 1,83х5,46 | 59,1 |
1,32х5,60 | 1,83х6,06 | 66,5 |
1,32х6,30 | 1,84х6,78 | 75,1 |
1,32х7,10 | 1,84х7,58 | 85 |
1,32х8,00 | 1,90х8,48 | 96,1 |
1,40х3,15 | 1,88х3,61 | 38,1 |
1,40х4,75 | 1,91х5,21 | 59 |
1,40х5,00 | 1,91х5,46 | 62,3 |
1,40х5,60 | 1,91х6,06 | 70,1 |
1,40х6,00 | 1,92х6,46 | 75,3 |
1,40х7,10 | 1,92х7,58 | 89,7 |
1,40х7,50 | 1,98х7,98 | 94,9 |
1,40х8,00 | 1,98х8,48 | 101 |
1,40х9,00 | 1,98х9,48 | 115 |
1,40х9,50 | 1,98х9,98 | 121 |
1,50х3,15 | 1,98х3,61 | 40,4 |
1,50х4,00 | 2,01х4,46 | 52,3 |
1,50х4,50 | 2,01х4,96 | 59,3 |
1,50х5,00 | 2,01х5,46 | 66,3 |
1,50х5,60 | 2,01х6,06 | 74,6 |
1,50х6,30 | 2,02х6,78 | 64,4 |
1,50х7,10 | 2,02х7,58 | 95,6 |
1,50х8,00 | 2,08х8,48 | 108 |
1,60х3,15 | 2,08х3,61 | 42,7 |
1,60х4,50 | 2,11х4,96 | 62,7 |
1,60х4,75 | 2,11х5,21 | 66,4 |
1,60х5,00 | 2,11х5,46 | 70,2 |
1,60х5,60 | 2,11х6,06 | 76,4 |
1,60х6,00 | 2,12х6,46 | 85 |
1,60x6,30 | 2,12x6,78 | 69,5 |
1,60х7,10 | 2,12х7,58 | 101 |
1,60х7,50 | 2,18х7,98 | 107 |
1,60х6,00 | 2,18х6,46 | 115 |
1,60х9,00 | 2,18х9,48 | 130 |
1,60x9,50 | 2,18x9,98 | 137 |
1,70x5,00 | 2,21x5,46 | 74 |
1,70x5,60 | 2,21x6,06 | 83,5 |
1,70x6,30 | 2,22x6,78 | 94,5 |
1,70x7,10 | 2,22x7,58 | 107 |
1,70x8,00 | 2,28x8,48 | 121 |
1,80x3,15 | 2,28x3,61 | 47,1 |
1,80х4,50 | 2,31х4,96 | 69,5 |
1,80х4,75 | 2,31х5,21 | 73,7 |
1,80х5,00 | 2,31х5,46 | 77,8 |
1,80х5,60 | 2,31х6,06 | 87,8 |
1,80x6,00 | 2,32x6,46 | 94,5 |
1,80х6,30 | 2,32х6,78 | 99,4 |
l,80x7,10 | 2,32x7,58 | 113 |
1,80х7,50 | 2,38х7,98 | 119 |
1,80x9,00 | 2,38x9,48 | 128 |
1,80х 9,50 | 2,38х 9,98 | 153 |
1,90х 4,50 | 2,41х 4,46 | 72,9 |
1,90Х 5,00 | 2,41Х 5,46 | 81,7 |
1,90х5,60 | 2,41х6,06 | 92,2 |
1,90х7,10 | 2,42х7,58 | 119 |
1,90х8,00 | 2,48х8,48 | 134 |
2,00х3,15 | 2,48х3,61 | 51,3 |
2,00х4,00 | 2,51х4,46 | 67 |
2,00х4,50 | 2,51х4,96 | 76,2 |
2,00х4,75 | 2,51х5,21 | 80,8 |
2,00х5,00 | 2,51х5,46 | 85,4 |
2,00х5,60 | 2,51х6,06 | 96,5 |
2,00х6,00 | 2,52х6,46 | 104 |
2,00х7,10 | 2,52х7,58 | 124 |
2,00х7,50 | 2,58х7,98 | 132 |
2,00х8,00 | 2,58х8,48 | 141 |
2,00х9,50 | 2,58х9,98 | 168 |
2,12х4,50 | 2,63х5,02 | 80,1 |
2,12х5,00 | 2,65х5,52 | 89,9 |
2,12х5,60 | 2,65х6,12 | 102 |
2,12х6,30 | 2,68х6,84 | 115 |
2,12х7,10 | 2,68х7,64 | 131 |
2,12х8,00 | 2,71х8,54 | 148 |
2,24х4,00 | 2,75х4,52 | 73,7 |
2,24х4,75 | 2,77х5,27 | 89,1 |
2,24х5,00 | 2,77х5,52 | 94,3 |
2,24х5,60 | 2,77х6,12 | 107 |
2,24х6,30 | 2,80х6,84 | 121 |
2,24х7,10 | 2,80х7,64 | 137 |
2,24х7,50 | 2,83х8,04 | 146 |
2,24х8,00 | 2,83х8,54 | 156 |
2,36х6,30 | 2,92х6,84 | 128 |
2,36х7,10 | 2,92х7,64 | 145 |
2,36х8,00 | 2,95х8,54 | 163 |
2,50х4,00 | 3,01х4,52 | 82,3 |
2,50х4,50 | 3,01х5,02 | 93,5 |
2,50х4,75 | 3,03х5,27 | 97,8 |
2,50х5,00 | 3,03х5,52 | 104 |
2,50х5,60 | 3,03х6,12 | 117 |
2,50х6,30 | 3,06х6,84 | 133 |
2,50х6,70 | 3,06х7,24 | 142 |
2,50х7,10 | 3,06х7,64 | 152 |
2,50х7,50 | 3,09х8,04 | 161 |
2,50х8,00 | 3,09х8,54 | 172 |
2,50х9,50 | 3,09х10,04 | 207 |
2,65х5,00 | 3,18х5,52 | 109 |
2,65х5,60 | 3,18х6,12 | 123 |
2,65х6,30 | 3,21х6,84 | 140 |
2,65х7,10 | 3,21х7,64 | 160 |
2,65х8,00 | 3,24х8,54 | 180 |
2,80х5,00 | 3,33х5,52 | 114 |
2,80х5,60 | 3,33х6,12 | 129 |
2,80х6,30 | 3,36х6,84 | 147 |
2,80х7,10 | 3,36х7,64 | 168 |
2,80х7,50 | 3,39х8,04 | 178 |
2,80х8,00 | 3,39х8,54 | 191 |
3,00х5,00 | 3,55х5,52 | 123 |
3,00х5,60 | 3,55х6,12 | 140 |
З,00х7,10 | З,58х7,64 | 181 |
3,00х8,00 | 3,61х8,54 | 205 |
3,15х6,30 | 3,73х6,84 | 167 |
3,15х7,10 | 3,73х7,64 | 190 |
3,15х7,50 | 3,76х8,04 | 202 |
3,15х8,00 | 3,76х8,54 | 216 |
3,35х7,10 | 3,93х7,64 | 203 |
3,53х6,30 | 4,11х6,84 | 208 |
3,55х6,70 | 4,13х7,24 | 203,8 |
