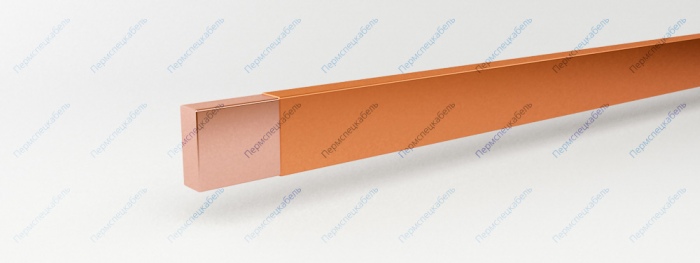

Провод применяется для изготовления обмоток температурного класса "В": универсальных двигателей средней мощности, генераторов и сухих трансформаторов. Прямоугольная форма провода обеспечивает высокую плотность наложение слоев обмотки. Провод обладает хорошими механическими свойствами, эти свойства позволяют использовать провод для механизированной намотки. Ресурс работы проводов — 20000 часов.
Гарантийный срок хранения проводов — 12 месяцев.
Механическая прочность, среднее/минимальное число двойных ходов иглы | 50/30 |
Относительное удлинение [%] | 30 |
Пробивное напряжение [В] | 1000 |
Температура окружающей среды, нижний предел [°C] | -60 |
Температурный индекс, [°С] | 130 (B) |
Эластичность, диаметр стержня | 4a и 4b |
Размер проводника, мм | Масса провода, кг/км | Размер проводника, мм | Масса провода, кг/км | Размер проводника, мм | Масса провода, кг/км |
---|---|---|---|---|---|
0,80х2,00 | 13,18 | 1,25х3,75 | 39,06 | 1,90х3,55 | 53,59 |
0,80х2,12 | 14,08 | 1,25х4,00 | 42,1 | 1,90х4,00 | 61,23 |
0,80х2,24 | 14,95 | 1,25х4,25 | 44,7 | 1,90х4,50 | 69,73 |
0,80х2,36 | 15,79 | 1,25х4,50 | 47,47 | 1,90х5,00 | 78,24 |
0,80х2,50 | 16,78 | 1,25х4,75 | 50,25 | 1,90х5,60 | 88,43 |
0,80х2,65 | 17,85 | 1,25х5,00 | 53,013 | 1,90х6,30 | 100,259 |
0,80х2,80 | 18,94 | 1,25х5,30 | 56,365 | 1,90х7,10 | 113,854 |
0,80х3,00 | 20,38 | 1,25х5,60 | 59,718 | 1,90х8,00 | 129,144 |
0,80х3,15 | 21,46 | 1,25х6,00 | 64,198 | 1,90х9,00 | 146,134 |
0,80х3,35 | 22,9 | 1,25х6,30 | 67,55 | 1,90х10,00 | 163,124 |
0,80х3,55 | 24,34 | 1,25х6,70 | 72,03 | 1,90х11,20 | 183,514 |
0,80х3,75 | 25,76 | 1,25х7,10 | 76,5 | 1,90х12,50 | 205,604 |
0,80х4,00 | 27,559 | 1,25х7,50 | 80,98 | 2,00х2,80 | 42,59 |
0,80х4,25 | 29,358 | 1,25х8,00 | 86,568 | 2,00х3,00 | 46,18 |
0,80х4,50 | 31,161 | 1,25х8,50 | 92,165 | 2,00х3,15 | 48,86 |
0,80х4,75 | 32,964 | 1,25х9,00 | 97,763 | 2,00х3,35 | 52,43 |
0,80х5,00 | 34,744 | 1,25х9,50 | 103,35 | 2,00х3,55 | 56,02 |
0,80х5,30 | 36,906 | 1,25х10,00 | 108,948 | 2,00х3,75 | 59,6 |
0,80х5,60 | 39,059 | 1,32х2,00 | 20,4 | 2,00х4,00 | 64 |
0,80х6,00 | 41,939 | 1,32х2,24 | 23,2 | 2,00х4,25 | 68,55 |
0,80х6,30 | 44,091 | 1,32х2,50 | 26,32 | 2,00х4,50 | 73,03 |
0,85х2,00 | 13,91 | 1,32х2,80 | 29,83 | 2,00х4,75 | 77,5 |
0,85х2,24 | 15,79 | 1,32х3,15 | 33,94 | 2,00х5,00 | 81,98 |
0,85х2,50 | 17,76 | 1,32х3,55 | 38,96 | 2,00х5,30 | 87,34 |
0,85х2,80 | 20,04 | 1,32х4,00 | 44,05 | 2,00х5,60 | 92,71 |
0,85х3,15 | 22,71 | 1,32х4,50 | 49,96 | 2,00х6,00 | 99,88 |
0,85х3,55 | 25,76 | 1,32х5,00 | 55,776 | 2,00х6,30 | 105,121 |
0,85х4,00 | 29,181 | 1,32х5,60 | 62,861 | 2,00х6,70 | 112,271 |
0,85х4,50 | 32,999 | 1,32х6,30 | 71,134 | 2,00х7,10 | 119,421 |
0,85х5,00 | 36,816 | 1,32х7,10 | 80,574 | 2,00х7,50 | 126,581 |
0,85х5,60 | 41,391 | 1,32х8,00 | 91,211 | 2,00х8,00 | 135,521 |
0,85х6,30 | 46,734 | 1,32х9,00 | 103,016 | 2,00х8,50 | 144,461 |
0,90х2,00 | 14,7 | 1,32х10,00 | 114,821 | 2,00х9,00 | 153,401 |
0,90х2,12 | 15,61 | 1,40х2,00 | 21,39 | 2,00х9,50 | 162,341 |
0,90х2,24 | 16,59 | 1,40х2,12 | 22,91 | 2,00х10,00 | 171,281 |
0,90х2,36 | 17,59 | 1,40х2,24 | 24,44 | 2,00х10,60 | 182,001 |
0,90х2,50 | 18,74 | 1,40х2,36 | 25,86 | 2,00х11,20 | 192,731 |
0,90х2,65 | 19,91 | 1,40х2,50 | 27,66 | 2,00х11,80 | 203,461 |
0,90х2,80 | 21,17 | 1,40х2,65 | 29,54 | 2,00х12,50 | 215,981 |
0,90х2,83 | 21,42 | 1,40х2,80 | 31,43 | 2,10х6,40 | 115,75 |
0,90х3,00 | 22,78 | 1,40х3,00 | 38,93 | 2,12х3,15 | 51,27 |
0,90х3,15 | 23,95 | 1,40х3,15 | 35,81 | 2,12х3,55 | 58,87 |
0,90х3,35 | 25,58 | 1,40х3,35 | 38,31 | 2,12х4,00 | 67,38 |
0,90х3,55 | 27,19 | 1,40х3,55 | 40,83 | 2,12х4,50 | 76,86 |
0,90х3,75 | 28,784 | 1,40х3,75 | 43,33 | 2,12х5,00 | 86,35 |
0,90х4,00 | 30,803 | 1,40х4,00 | 46,46 | 2,12х5,60 | 97,79 |
0,90х4,25 | 32,821 | 1,40х4,25 | 49,6 | 2,12х6,30 | 110,906 |
0,90х4,50 | 34,84 | 1,40х4,50 | 52,73 | 2,12х7,10 | 126,066 |
0,90х4,75 | 36,859 | 1,40х4,75 | 55,86 | 2,12х8,00 | 143,116 |
0,90х5,00 | 38,878 | 1,40х5,00 | 58,919 | 2,12х9,00 | 162,056 |
0,90х5,30 | 41,3 | 1,40х5,30 | 62,671 | 2,12х10,00 | 181,006 |
0,90х5,60 | 43,723 | 1,40х5,60 | 66,434 | 2,12х11,20 | 803,746 |
0,90х6,00 | 46,953 | 1,40х6,00 | 71,434 | 2,24х3,15 | 53,66 |
0,90х6,30 | 49,375 | 1,40х6,30 | 75,196 | 2,24х3,35 | 57,69 |
0,90х6,70 | 52,605 | 1,40х6,70 | 80,206 | 2,24х3,55 | 62,03 |
0,90х7,10 | 55,93 | 1,40х7,10 | 85,216 | 2,24х3,75 | 65,66 |
0,95х2,00 | 15,41 | 1,40х7,50 | 90,216 | 2,24х4,00 | 70,67 |
0,95х2,24 | 17,4 | 1,40х8,00 | 96,485 | 2,24х4,25 | 75,68 |
0,95х2,50 | 19,63 | 1,40х8,50 | 102,741 | 2,24х4,50 | 80,69 |
0,95х2,80 | 22,23 | 1,40х9,00 | 108,999 | 2,24х4,75 | 85,69 |
0,95х3,15 | 25,2 | 1,40х9,50 | 115,266 | 2,24х5,00 | 90,71 |
0,95х3,55 | 28,61 | 1,40х10,00 | 121,524 | 2,24х5,30 | 96,69 |
0,95х4,00 | 32,404 | 1,40х10,60 | 129,039 | 2,24х5,60 | 102,77 |
0,95х4,50 | 36,661 | 1,40х11,20 | 136,544 | 2,24х6,00 | 110,74 |
0,95х5,00 | 40,919 | 1,43х3,53 | 41,42 | 2,24х6,30 | 116,628 |
0,95х5,60 | 46,034 | 1,50х2,24 | 25,91 | 2,24х6,70 | 124,634 |
0,95х6,30 | 51,996 | 1,50х2,50 | 29,4 | 2,24х7,10 | 132,639 |
0,95х7,10 | 58,816 | 1,50х2,80 | 33,44 | 2,24х7,50 | 140,645 |
1,00х2,00 | 16,12 | 1,50х3,15 | 38,37 | 2,24х8,00 | 150,652 |
1,00х2,12 | 17,2 | 1,50х3,55 | 43,47 | 2,24х8,50 | 160,658 |
1,00х2,24 | 18,28 | 1,50х4,00 | 49,56 | 2,24х9,00 | 170,665 |
1,00х2,36 | 19,36 | 1,50х4,50 | 56,26 | 2,24х9,50 | 180,672 |
1,00х2,50 | 20,61 | 1,50х5,00 | 62,99 | 2,24х10,00 | 190,679 |
1,00х2,65 | 21,76 | 1,50х5,60 | 71,05 | 2,24х10,60 | 202,687 |
1,00х2,80 | 23,3 | 1,50х6,30 | 80,341 | 2,24х11,20 | 214,695 |
1,00х3,00 | 25,1 | 1,50х7,10 | 91,081 | 2,36х3,55 | 64,4 |
1,00х3,15 | 26,45 | 1,50х8,00 | 103,16 | 2,36х4,00 | 73,89 |
1,00х3,35 | 28,24 | 1,50х9,00 | 116,578 | 2,36х4,50 | 85,44 |
1,00х3,55 | 30,04 | 1,50х10,00 | 130,005 | 2,36х5,00 | 94,99 |
1,00х3,75 | 31,83 | 1,50х11,20 | 146,11 | 2,36х5,60 | 107,68 |
1,00х4,00 | 34,07 | 1,56х6,4 | 85,02 | 2,36х6,30 | 122,305 |
1,00х4,25 | 36,32 | 1,60х2,24 | 27,26 | 2,36х7,10 | 139,17 |
1,00х4,50 | 38,56 | 1,60х2,36 | 29,04 | 2,36х8,00 | 158,142 |
1,00х4,75 | 40,81 | 1,60х2 ,,50 | 31,01 | 2,36х9,00 | 179,222 |
1,00х5,00 | 42,961 | 1,60х2,65 | 33,15 | 2,36х10,00 | 200,303 |
1,00х5,30 | 45,654 | 1,60х2,80 | 35,31 | 2,44х6,40 | 128,49 |
1,00х5,60 | 48,336 | 1,60х3,00 | 38,18 | 2,50х3,55 | 67,53 |
1,00х6,00 | 51,926 | 1,60х3,15 | 40,32 | 2,50х3,75 | 72 |
1,00х6,30 | 54,619 | 1,60х3,35 | 43,19 | 2,50х4,00 | 77,62 |
1,00х6,70 | 58,199 | 1,60х3,55 | 46,06 | 2,50х4,25 | 83,17 |
1,00х7,10 | 61,789 | 1,60х3,75 | 48,94 | 2,50х4,50 | 88,8 |
1,00х7,50 | 65,369 | 1,60х4,00 | 52,51 | 2,50х4,75 | 94,35 |
1,00х8,00 | 69,856 | 1,60х4,25 | 56,08 | 2,50х5,00 | 99,97 |
1,06х2,00 | 16,93 | 1,60х4,50 | 59,67 | 2,50х5,30 | 106,68 |
1,06х2,24 | 19,18 | 1,60х4,75 | 63,25 | 2,50х5,60 | 113,37 |
1,06х2,50 | 21,68 | 1,60х5,00 | 66,84 | 2,50х6,00 | 122,32 |
1,06х2,80 | 24,55 | 1,60х5,30 | 71,13 | 2,50х6,30 | 128,849 |
1,06х3,15 | 27,87 | 1,60х5,60 | 75,73 | 2,50х6,70 | 137,779 |
1,06х3,55 | 31,65 | 1,60х6,00 | 81,36 | 2,50х7,10 | 146,709 |
1,06х4,00 | 35,95 | 1,60х6,30 | 85,346 | 2,50х7,50 | 155,639 |
1,06х4,50 | 40,7 | 1,60х6,70 | 91,071 | 2,50х8,00 | 166,801 |
1,06х5,00 | 45,394 | 1,60х7,10 | 96,796 | 2,50х8,50 | 177,963 |
1,06х5,60 | 51,089 | 1,60х7,50 | 102,521 | 2,50х9,00 | 189,126 |
1,06х6,30 | 57,741 | 1,60х8,00 | 109,675 | 2,50х9,50 | 200,288 |
1,06х7,10 | 65,37 | 1,60х8,50 | 116,839 | 2,50х10,00 | 211,451 |
1,06х8,00 | 73,889 | 1,60х9,00 | 123,999 | 2,65х4,00 | 81,46 |
1,12х2,00 | 17,73 | 1,60х9,50 | 131,146 | 2,65х4,50 | 93,34 |
1,12х2,12 | 18,9 | 1,60х10,00 | 138,3 | 2,65х5,00 | 105,15 |
1,12х2,24 | 20,17 | 1,60x10,60 | 146,893 | 2,65х5,60 | 119,35 |
1,12х2,36 | 21,33 | 1,60х11,20 | 155,475 | 2,65х6,30 | 135,786 |
1,12х2,50 | 22,76 | 1,60х11,80 | 164,068 | 2,65х7,10 | 154,713 |
1,12х2,65 | 24,28 | 1,60х12,50 | 174,074 | 2,65х8,00 | 176,005 |
1,12х2,80 | 25,8 | 1,70х2,50 | 32,61 | 2,65х9,00 | 199,664 |
1,12х3,00 | 27,78 | 1,70х2,80 | 37,19 | 2,80х4,00 | 85,28 |
1,12х3,15 | 29,3 | 1,70х3,15 | 42,48 | 2,80х4,25 | 91,55 |
1,12х3,35 | 31,27 | 1,70х3,55 | 48,55 | 2,80х4,50 | 97,8 |
1,12х3,55 | 33,33 | 1,70х4,00 | 55,44 | 2,80х4,75 | 104,06 |
1,12х3,75 | 35,32 | 1,70х4,50 | 63,06 | 2,80х5,00 | 110,31 |
1,12х4,00 | 37,82 | 1,70х5,00 | 70,66 | 2,80х5,30 | 117,83 |
1,12х4,25 | 40,34 | 1,70х5,60 | 79,79 | 2,80х5,60 | 125,34 |
1,12х4,50 | 42,84 | 1,70х6,30 | 90,33 | 2,80х6,00 | 126,44 |
1,12х4,75 | 45,36 | 1,70х7,10 | 102,49 | 2,80х6,30 | 142,727 |
1,12х5,00 | 47,808 | 1,70х8,00 | 116,169 | 2,80х6,70 | 152,729 |
1,12х5,30 | 50,82 | 1,70х9,00 | 131,376 | 2,80х7,10 | 162,731 |
1,12х5,60 | 53,833 | 1,70х10,00 | 146,574 | 2,80х7,50 | 172,733 |
1,12х6,00 | 57,843 | 1,70х11,20 | 164,819 | 2,80х8,00 | 185,236 |
1,12х6,30 | 60,855 | 1,70х12,50 | 184,573 | 2,80х8,50 | 197,738 |
1,12х6,70 | 64,865 | 1,80х2,50 | 34,13 | 2,80х9,00 | 210,24 |
1,12х7,10 | 68,875 | 1,80х2,65 | 36,55 | 3,00х4,50 | 103,519 |
1,12х7,50 | 72,895 | 1,80х2,80 | 38,98 | 3,00х5,00 | 116,911 |
1,12х8,00 | 77,903 | 1,80х3,00 | 42,19 | 3,00х5,60 | 132,98 |
1,12х8,50 | 82,92 | 1,80х3,15 | 44,61 | 3,00х6,30 | 151,728 |
1,12х9,00 | 87,938 | 1,80х3,35 | 47,83 | 3,00х7,10 | 173,154 |
1,18х2,00 | 18,53 | 1,80х3,55 | 51,05 | 3,00х8,00 | 197,258 |
1,18х2,24 | 21,06 | 1,80х3,75 | 54,28 | 3,15х4,50 | 107,849 |
1,18х2,50 | 23,83 | 1,80х4,00 | 58,3 | 3,15х4,75 | 114,878 |
1,18х2,80 | 27,05 | 1,80х4,25 | 62,34 | 3,15х5,00 | 121,914 |
1,18х3,15 | 30,73 | 1,80х4,50 | 66,35 | 3,15х5,30 | 130,352 |
1,18х3,55 | 34,95 | 1,80х4,75 | 70,38 | 3,15х5,60 | 138,791 |
1,18х4,00 | 39,69 | 1,80х5,00 | 74,41 | 3,15х6,00 | 150,043 |
1,18х4,50 | 44,98 | 1,80х5,30 | 79,24 | 3,15х6,30 | 158,481 |
1,18х5,00 | 50,218 | 1,80х5,60 | 84,07 | 3,15х6,70 | 169,732 |
1,18х5,60 | 56,563 | 1,80х6,00 | 90,52 | 3,15х7,10 | 180,984 |
1,18х6,30 | 63,955 | 1,80х6,30 | 95,137 | 3,15х7,50 | 192,235 |
1,18х7,10 | 72,49 | 1,80х6,70 | 101,701 | 3,15х8,00 | 206,3 |
1,18х8,00 | 82 | 1,80х7,10 | 108,136 | 3,35х5,00 | 128,33 |
1,18х9,00 | 92,482 | 1,80х7,50 | 114,571 | 3,35х5,60 | 146,274 |
1,25х2,00 | 20,969 | 1,80х8,00 | 122,615 | 3,35х6,30 | 167,208 |
1,25х2,12 | 22,315 | 1,80х8,50 | 130,659 | 3,35х7,10 | 190,133 |
1,25х2,24 | 23,642 | 1,80х9,00 | 138,702 | 3,55х5,00 | 134,595 |
1,25х2,36 | 25,008 | 1,80х9,50 | 146,746 | 3,55х5,30 | 144,1 |
1,25х2,50 | 26,579 | 1,80х10,00 | 164,79 | 3,55х5,60 | 153,605 |
1,25х2,65 | 28,266 | 1,80х10,60 | 164,452 | 3,55х6,00 | 166,279 |
1,25х2,80 | 29,946 | 1,80х11,20 | 174,105 | 3,55х6,30 | 175,784 |
1,25х3,00 | 32,19 | 1,80х11,80 | 183,757 | 3,55х6,70 | 188,458 |
1,25х3,15 | 33,876 | 1,80х12,50 | 195,019 | 3,55х7,10 | 201,132 |
1,25х3,35 | 36,121 | 1,90х2,80 | 40,81 | - | - |
1,25х3,55 | 36,82 | 1,90х3,15 | 46,8 | - | - |
