Кабели силовые с пропитанной бумажной изоляцией ААПЛГ-1

Кабельная продукция / Кабели силовые с пропитанной бумажной изоляцией

ААПЛГ-1

Стандарт
ГОСТ 18410-73, ТУ 16. К09-143-2004
Код ОКП
35 3611 1100, 35 3613 1100, 35 3614 1100, 35 3633 3800, 35 3634 3900
ААПЛГ-1

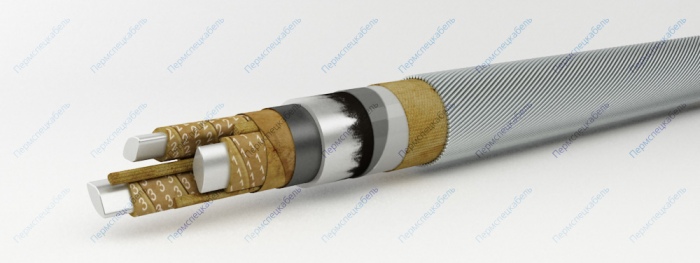

Элементы конструкции

  1. Алюминиевая токопроводящая жила:
    • однопроволочная (класс 1) сечением 25-240 кв. мм
    • многопроволочная (класс 2) сечением 70-240 кв. мм
  2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом. Маркировка жил:
    • цифровая: 1, 2, 3, 4
    • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная
  3. Заполнение из бумажных жгутов
  4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом
  5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более
  6. Алюминиевая оболочка
  7. Подушка из битума, пленки ПВХ, крепированой бумаги и кабельной пряжи
  8. Броня из стальных круглых оцинкованных проволок

Область применения

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации на открытом воздухе, в сухих помещениях, в сырых, частично затапливаемых помещениях со слабой, средней и высокой коррозионной активностью, а также каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, на технологических эстакадах и по мостам, при наличии опасности механических повреждений в ходе эксплуатации. Кабели применяются для прокладки в пожароопасных помещениях и взрывоопасных зонах класса В-Iб, В-IIа. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели с нестекающим изоляционным пропиточным составом (ЦААПлГ) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней. Кабели могут использоваться в местах подверженных вибрации.

Срок службы кабелей — не менее 30 лет.

Сечение жил, кв. мм Строительная длина, м
до 70 300-450
95 и 120 250-400
150 и более 200-350

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 54
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 4
Максимальная рабочая температура жилы при перегрузке [°С] 105
Максимальная рабочая температура жилы [°С] 80
Монтаж при температуре, не ниже [°C] 0
Номинальное переменное напряжение частотой 50 Гц [кВ] 1
Номинальное постоянное напряжение [кВ] 2.5
Радиус изгиба кабелей [наружных диаметров] 25
Разность уровней, не более [м] 25
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании, 1 сек [°С] 250
Электрическое сопротивление изоляции, не менее [МОм*км] 100
Количество и сечение жил, шт х кв.мм Масса кабеля кг/км Наружный диаметр мм
3х95 ож 3091 36,5
3х95 3269 38,2
3х120 ож 3585 39,7
3х120 3797 41,7
3х150 ож 3998 42,1
3х150 4301 44,4
3х185 ож 4597 45,5
3х185 4942 48,2
3х240 ож 5446 49,8
3х240 5883 52,9
3х70+1х35 3119 37,5
3х95+1х50 ож 3514 39,4
3х95+1х50 3700 41,1
3х120+1х70 ож 4022 42,6
3х120+1х70 4279 44,5
3х150+1х70 ож 4437 44,8
3х150+1х70 4746 47,1
3х185+1х95 ож 5164 48,6
3х185+1х95 5529 51,5
3х240+1х120 ож 6127 53,4
3х240+1х120 6596 56,8
4х70 ож 3077 36,4
4х70 3177 37,4
4х95 ож 3623 39,8
4х95 3787 41
4х120 ож 4209 43,4
4х120 4402 44,7
4х150 ож 4743 46
4х150 5020 48,3
4х185 ож 5482 49,9
4х185 5871 52,6
4х240 ож 6604 55,1
4х240 7036 57,8
