    Кабели силовые с резиновой изоляцией ВРБГ

    Кабельная продукция / Кабели силовые с резиновой изоляцией

    ВРБГ

    Стандарт
    ГОСТ 433-73
    Код ОКП
    35 2100, 35 2200

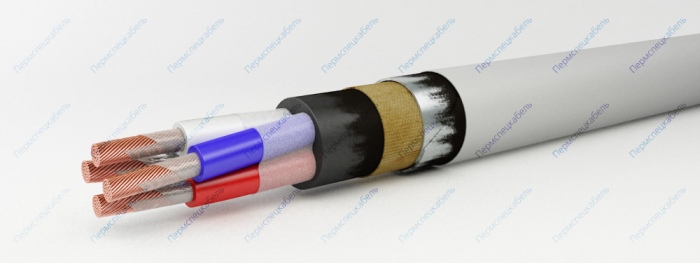

    ВРБГ

    Элементы конструкции

    1. Медная многопроволочная токопроводящая жила (класс 2) сечением 1,0-240 кв.мм
    2. Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э для кабелей сечением 6 кв.мм и выше
    3. Изоляция из резины типа РТИ-1 на основе натурального и бутадиенового каучука, маркировка жил:
      • цифровая: 1, 2, 3, 4, жила заземления - 0, нулевая жила - без цифрового обозначения
      • цветовая: 1 - белая или жёлтая, 2 - синяя или зелёная, 3 - красная или малиновая, 4 - коричневая или чёрная, жила заземления - зелёно-жёлтая, нулевая жила - любого цвета
    4. Обмотка из нетканого термоскрепленного полотна или полиэтилентерефталатной пленки марки ПЭТ-Э
    5. Оболочка из ПВХ пластиката марки О-40
    6. Подушка из крепированной бумаги и битума
    7. Броня из двух стальных или стальных оцинкованных лент
    8. Покрытие из битума и состава, предохраняющего витки кабеля от слипания

    Область применения

    Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ частоты 50 Гц или на напряжение 1,0 кВ постоянного тока.

    Кабели применяются для прокладки в воздухе при наличии опасности механических повреждений в ходе эксплуатации. Кабели применяются для прокладки в сухих или сырых помещениях (тоннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, часто затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозийной активностью. Кабели применяются для прокладки на специальных кабельных эстакадах и по мостам.

    Кабели применяются для прокладки в пожароопасных помещениях, групповых осветительных сетей во взрывоопасных зонах класса В-Iа, а также во взрывоопасных зонах класса В-Iг, В-II, В-Iб,В-IIа. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели в тропическом исполнении устойчивы к воздействию плесневых грибов. Кабели применяются при повышенных требованиях стойкости к коротким замыканиям и аварийным кратковременным воздействиям температуры до 200°С, суммарное время воздействия температуры 200°C при повторных коротких замыканиях не должно превышать 10 минут.

    Срок службы кабелей — 30 лет.
    Влажность воздуха при 35° C [%] 98
    Гарантийный срок эксплуатации [месяц] 36
    Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] 3
    Максимальная рабочая температура жилы [°С] 70
    Монтаж при температуре, не ниже [°C] -15
    Номинальное переменное напряжение частотой 50 Гц [кВ] 0.66
    Номинальное постоянное напряжение [кВ] 1
    Радиус изгиба кабелей [наружных диаметров] 7.5
    Строительная длина, не менее [м] 125
    Температура окружающей среды, верхний предел [°C] +50
    Температура окружающей среды, нижний предел [°C] -50
    Температура токопроводящих жил при коротком замыкании, 4 сек [°С] 200
    Электрическое сопротивление изоляции, не менее [МОм*км] 50
    Количество и сечение жил шт х кв.мм Масса кабеля кг/км Наружный диаметр мм
    2x1,5 387 15,7
    2x2,5 442 16,6
    2x4,0 520 17,8
    2x6,0 585 18,9
    2x10 793 21,6
    2x16 1019 24,1
    2x25 1561 28,3
    2x35 1900 30,9
    2x50 2430 34,7
    2x70 2643 38,1
    2x95 3370 42,9
    2x120 3937 45,9
    2x150 4689 50,0
    2x185 5683 54,9
    2x240 7720 62,1
    3x1,5 429 16,3
    3x2,5 494 17,2
    3x4,0 588 18,4
    3x6,0 678 19,7
    3x10 938 22,6
    3x16 1220 25,2
    3x25 1798 29,7
    3x35 2204 32,4
    3x50 2851 36,5
    3x70 3480 40,2
    3x95 4489 45,3
    3x120 5300 48,6
    3x150 6415 53,3
    3x185 8377 59,4
    3x1,5+1x1,0 477 17,2
    3x2,5+1x1,5 555 18,3
    3x4,0+1x2,5 649 19,6
    3x6,0+1x2,5 737 20,5
    3x6,0+1x4,0 776 21,0
    3x10+1x4,0 997 23,1
    3x10+1x6,0 1039 23,6
    3x16+1x6,0 1470 26,6
    3x16+1x10 1600 27,9
    3x25+1x10 1990 30,8
    3x25+1x16 2139 32,5
    3x35+1x16 2476 34,1
    3x35+1x25 2632 35,1
    3x50+1x16 3090 37,5
    3x50+1x25 2247 38,5
    3x50+1x35 3411 39,7
    3x70+1x25 3883 41,7
    3x70+1x35 4026 42,8
    3x70+1x50 4261 44,2
    3x95+1x35 4961 46,6
    3x95+1x50 5184 47,9
    3x95+1x70 5474 49,5
    3x120+1x35 5781 50,0
    3x120+1x70 6261 51,8
    3x150+1x50 7071 54,9
    3x150+1x70 7940 58,1
    3x150+1x95 8344 60,0
    3x185+1x50 9068 61,6
    3x185+1x95 9718 63,8
    4x1,5 482 17,2
    4x2,5 563 18,3
    4x4,0 662 19,6
    4x6,0 791 21,0
    4x10 1140 24,7
    4x16 1644 27,9
    4x25 2235 32,5
    4x35 2723 35,1
    4x50 3558 39,7
    4x70 4464 44,2
    4x95 5744 49,5
    4x120 6861 53,6
    4x150 8881 59,6
    4x185 10813 65,5
