    Кабели силовые с резиновой изоляцией ВРБ

    Кабельная продукция / Кабели силовые с резиновой изоляцией

    ВРБ

    Стандарт
    ГОСТ 433-73
    Код ОКП
    35 2132 2100, 35 2132 0300
    ВРБ

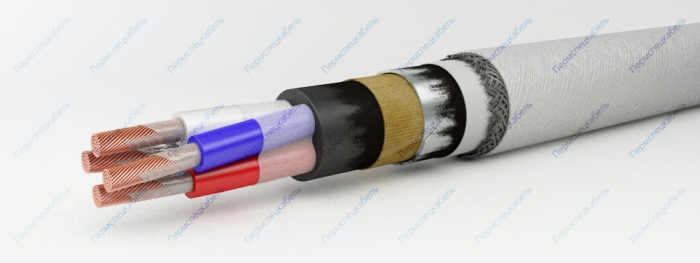

    Элементы конструкции

    1. Медная многопроволочная токопроводящая жила (класс 2) сечением 1,0-240 кв.мм
    2. Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э для кабелей сечением 6 кв.мм и выше
    3. Изоляция из резины типа РТИ-1 на основе натурального и бутадиенового каучука. Маркировка жил:
      • цифровая: 1, 2, 3, 4, жила заземления - 0, нулевая жила - без цифрового обозначения
      • цветовая: 1 - белая или жёлтая, 2 - синяя или зелёная, 3 - красная или малиновая, 4 - коричневая или чёрная, жила заземления - зелёно-жёлтая, нулевая жила - любого цвета
    4. Обмотка из нетканого термоскрепленного полотна или полиэтилентерефталатной пленки марки ПЭТ-Э
    5. Оболочка из ПВХ пластиката марки О-40
    6. Подушка из крепированной бумаги и битума
    7. Броня из двух стальных или стальных оцинкованных лент
    8. Покрытие из волокнистых материалов, битума и состава, предохраняющего витки кабеля от слипания

    Область применения

    Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ частоты 50 Гц или на напряжение 1,0 кВ постоянного тока.

    Кабели применяются для прокладки в земле (траншеях):

    • с низкой, средней и высокой коррозионной активностью
    • с наличием или без наличия блуждающих токов
    • без ограничения разности уровней
    • если в процессе эксплуатации кабели не подвергаются растягивающим усилиям

    Кабели применяются при повышенных требованиях стойкости к коротким замыканиям и аварийным кратковременным воздействиям температуры до 200°С. Суммарное время воздействия температуры 200°С при повторных коротких замыканиях не должно превышать 10 минут.

    Срок службы кабелей — 30 лет.

    Влажность воздуха при 35° C [%] 98
    Гарантийный срок эксплуатации [месяц] 36
    Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] 3.0
    Максимальная рабочая температура жилы [°С] 70
    Монтаж при температуре, не ниже [°C] -7
    Номинальное переменное напряжение частотой 50 Гц [кВ] 0.66
    Номинальное постоянное напряжение [кВ] 1.0
    Радиус изгиба кабелей [наружных диаметров] 7.5
    Строительная длина, не менее [м] 125
    Температура окружающей среды, верхний предел [°C] +50
    Температура окружающей среды, нижний предел [°C] -50
    Температура токопроводящих жил при коротком замыкании, 4 сек [°С] 200
    Электрическое сопротивление изоляции, не менее [МОм*км] 50
    Количество и сечение жил, шт х кв.мм Масса кабеля, кг/км Наружный диаметр, мм
    2x1,5 456 18,1
    2x2,5 514 19
    2x4,0 596 20,2
    2x6,0 665 21,3
    2x10 883 24
    2x16 1118 26,5
    2x25 1671 30,7
    2x35 2020 33,3
    2x50 2563 37,1
    2x70 2788 40,5
    2x95 3531 45,3
    2x120 4103 48,3
    2x150 4875 52,4
    2x185 5887 57,3
    2x240 7937 64,5
    3x1,5 500 18,7
    3x2,5 568 19,6
    3x4,0 667 20,8
    3x6,0 761 22,1
    3x10 1032 25
    3x16 1323 27,6
    3x25 1914 32,1
    3x35 2330 34,8
    3x50 2990 38,9
    3x70 3632 42,6
    3x95 4659 47,7
    3x120 5482 51
    3x150 6613 55,7
    3x185 8586 61,8
    3x1,5+1x1,0 551 19,6
    3x2,5+1x1,5 633 20,7
    3x4,0+1x2,5 732 22
    3x6,0+1x2,5 832 22,9
    3x6,0+1x4,0 864 23,4
    3x10+1x4,0 1092 25,5
    3x10+1x6,0 1136 26
    3x16+1x6,0 1575 29
    3x16+1x10 1709 30,3
    3x25+1x10 2109 33,2
    3x25+1x16 2265 34,9
    3x35+1x16 2607 36,5
    3x35+1x25 2767 37,5
    3x50+1x16 3233 39,9
    3x50+1x25 3393 40,9
    3x50+1x35 3561 42,1
    3x70+1x25 4041 44,1
    3x70+1x35 4187 45,2
    3x70+1x50 4427 46,6
    3x95+1x35 5136 49
    3x95+1x50 5363 50,3
    3x95+1x70 5658 51,9
    3x120+1x35 5967 52,4
    3x120+1x70 6453 54,2
    3x150+1x50 7275 57,3
    3x150+1x70 8144 60,5
    3x150+1x95 8554 62,4
    3x185+1x50 9284 64
    3x185+1x95 9941 66,2
    4x1,5 556 19,6
    4x2,5 641 20,7
    4x4,0 745 22
    4x6,0 879 23,4
    4x10 1241 27,1
    4x16 1754 30,3
    4x25 2360 34,9
    4x35 2857 37,5
    4x50 3709 42,1
    4x70 4630 46,6
    4x95 5929 51,9
    4x120 7060 56
    4x150 9090 62
    4x185 11041 67,9
