Кабели силовые с резиновой изоляцией АВРБ

Кабельная продукция / Кабели силовые с резиновой изоляцией

АВРБ

Стандарт
ГОСТ 433-73
Код ОКП
35 2232 2100, 35 2232 0300
АВРБ

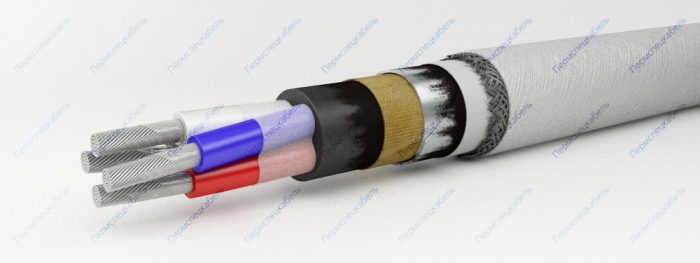

Элементы конструкции

  1. Алюминиевая токопроводящая жила:
    • однопроволочная (класс 1) сечением 2,5-50 кв.мм-”ож”
    • многопроволочная (класс 2) сечением 70-240 кв.мм
  2. Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э для кабелей сечением 70 кв.мм и выше
  3. Изоляция из резины типа РТИ-1 на основе натурального и бутадиенового каучука. Маркировка жил:
    • цифровая: 1, 2, 3, 4, жила заземления - 0, нулевая жила - без цифрового обозначения
    • цветовая: 1 - белая или жёлтая, 2 - синяя или зелёная, 3 - красная или малиновая, 4 - коричневая или чёрная, жила заземления - зелёно-жёлтая, нулевая жила - любого цвета
  4. Обмотка из нетканого термоскрепленного полотна или полиэтилентерефталатной пленки марки ПЭТ-Э
  5. Оболочка из ПВХ пластиката марки О-40
  6. Подушка из крепированной бумаги и битума
  7. Броня из двух стальных или стальных оцинкованных лент
  8. Покрытие из волокнистых материалов, битума и состава, предохраняющего витки кабеля от слипания

Область применения

Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ частоты 50 Гц или на напряжение 1,0 кВ постоянного тока.

Кабели применяются для прокладки в земле (траншеях):

  • с низкой, средней и высокой коррозионной активностью
  • с наличием или без наличия блуждающих токов
  • без ограничения разности уровней
  • если в процессе эксплуатации кабели не подвергаются растягивающим усилиям

Кабели в тропическом исполнении устойчивы к воздействию плесневых грибов. Кабели применяются при повышенных требованиях стойкости к коротким замыканиям и аварийным кратковременным воздействиям температуры до 200°С. Суммарное время воздействия температуры 200°С при повторных коротких замыканиях не должно превышать 10 минут.

Срок службы кабелей — 30 лет.

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 36
Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] 3
Максимальная рабочая температура жилы [°С] 70
Монтаж при температуре, не ниже [°C] -7
Номинальное переменное напряжение частотой 50 Гц [кВ] 0.66
Номинальное постоянное напряжение [кВ] 1
Радиус изгиба кабелей [наружных диаметров] 7.5
Строительная длина, не менее [м] 125
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании, 4 сек [°С] 200
Электрическое сопротивление изоляции, не менее [МОм*км] 50
Количество и сечение жил, шт х кв.мм Масса кабеля, кг/км Наружный диаметр, мм
2x4,0(ож) 510 19,6
2x6,0(ож) 565 20,6
2x10(ож) 688 23
2x16(ож) 788 24,6
2x25(ож) 1209 29
2x35(ож) 1375 30,9
2x50(ож) 1686 34,3
2x70 1899 40,5
2x95 2238 43,3
2x120 2513 46
2x150 2998 52,4
2x185 3533 57,3
2x240 4847 64,5
3x4,0(ож) 551 20,2
3x6,0(ож) 599 21,3
3x10(ож) 763 23,9
3x16(ож) 881 25,6
3x25(ож) 1277 30,2
3x35(ож) 1494 32,7
3x50(ож) 1787 35,9
3x70 2301 42,6
3x95 2757 45,6
3x120 3127 48,5
3x150 3802 55,7
3x185 5060 61,8
3x2,5+2x1,5(ож) 544 20,2
3x4,0+1x2,5(ож) 595 21,4
3x6,0+1x2,5(ож) 640 22,1
3x6,0+1x4,0(ож) 668 22,6
3x10+1x4,0(ож) 814 24,9
3x10+1x6,0(ож) 818 24,9
3x16+1x6,0(ож) 967 27,1
3x16+1x10(ож) 1018 27,8
3x25+1x10(ож) 1401 31,6
3x25+1x16(ож) 1490 32,8
3x35+1x16(ож) 1643 34,2
3x35+1x25(ож) 1733 35,2
3x50+1x16(ож) 1910 36,8
3x50+1x25(ож) 1985 37,6
3x50+1x35(ож) 2080 38,7
3x70+1x25 2523 44,1
3x70+1x35 2557 44,1
3x70+1x50 2661 45,2
3x95+1x35 2976 46,8
3x95+1x50 3182 48
3x95+1x70 3295 49,6
3x120+1x35 3355 49,8
3x120+1x70 3686 52,8
3x150+1x50 4107 57,3
3x150+1x70 4897 60,5
3x150+1x95 5003 60,5
3x185+1x50 5291 62,2
3x185+1x95 5623 64
3x240+1x70 6614 71,1
3x240+1x120 6808 71,1
4x2,5(ож) 544 20,2
4x4,0(ож) 598 21,4
4x6,0(ож) 671 22,6
4x10(ож) 868 25,5
4x16(ож) 1034 27,8
4x25(ож) 1525 32,8
4x35(ож) 1758 35,2
4x50(ож) 2124 38,7
4x70 2855 46,6
4x95 3400 49,6
4x120 3879 52,8
4x150 5342 62
4x185 6339 67,9
