Кабели судовые КНРЭК

Кабельная продукция / Кабели судовые

КНРЭК

Стандарт
ГОСТ 7866.2-76
Код ОКП
35 8643 0100, 35 8643 0600

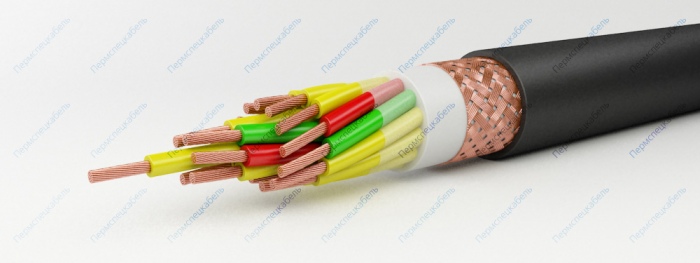

КНРЭК

Элементы конструкции

  1. Токопроводящая жила скрученная из медных проволок или медных луженых проволок:
    • для сечений от 1,0 кв.мм до 4,00 кв.мм – класс 3
    • для сечений от 6,0 кв.мм до 120 кв.мм – класс 2
  2. Изоляция из резины на основе натурального и бутадиенового каучуков. Маркировка жил:
    • цветовая счётная пара
  3. Обмотка из полиэтилентерефталатной плёнки
  4. Внутренняя оболочка из ПВХ пластиката
  5. Экран из медных проволок
  6. Наружная оболочка из ПВХ пластиката

Область применения

Судовые кабели предназначены для эксплуатации на судах морского флота неограниченного района плавания, речного флота, береговых и береговых и плавучих сооружениях.

Кабели предназначены для эксплуатации при переменном напряжении до 690 В частотой до 400 Гц или постоянном напряжении 1200 В и передачи электрических сигналов управления малой мощности переменного напряжения до 400 В частотой до 1200 Гц или 500 В постоянного напряжения.

Кабели применяются в силовых и осветительных сетях, в цепях управления, сигнализации и межприборных соединений. Кабели применяются для неподвижной прокладки внутри помещений и открытой палубе, при условии защиты от прямого воздействия солнечной радиации. Кабели устойчивы к воздействию радиального гидростатического давления до 1,96 МПа (20 кгс/кв.см). Кабели устойчивы к воздействию паров и конденсата масел, паров и конденсата топлива, паров кислот, паров щелочей, апатитовой пали, угольной пыли, цементной пыли, рыбной муки и других рыбопродуктов в условиях рыбоперерабатывающих цехов и рефрижераторных помещений. Кабели устойчивы к воздействию вибрационных нагрузок и одиночных ударных нагрузок. Кабели стойки к воздействию морской воды, а также 20%-ному раствору соли и солнечной радиации (суммарное время воздействия 2000 часов). Кабели не распространяют горение при одиночной прокладке.

Наработка кабелей — 80000 часов при температуре токопроводящей жилы +70°С и 50000 часов при +75°С.

Минимальный срок службы — 25 лет. Гарантийный срок службы — 5 лет.

Изгибы кабеля при угле изгиба ±180±10° и диаметре cгибов
равного 5 диаметрам кабеля, не менее [число циклов]

для кабелей с количеством жил от 1 до 7 10
для кабелей с количеством жил свыше 7 5

Влажность воздуха при 35° C [%] 100
Длительно допустимая температура на жиле, не более [°C] 75
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [В] 2500
Количество циклов короткого замыкания, не более 10
Монтаж при температуре, не ниже [°C] -15
Рабочее переменное напряжение частотой до 400 Гц [В] 690
Рабочее постоянное напряжение [В] 1200
Радиус изгиба кабелей [наружных диаметров] 5
Строительная длина, не менее [м] 125
Температура окружающей среды, верхний предел [°C] +45
Температура окружающей среды, нижний предел [°C] -40
Температура токопроводящих жил при коротком замыкании, 1 сек [°С] 200
Электрическое сопротивление изоляции, не менее [МОм*км] 100
Количество и сечение жил, шт х кв.мм Масса кабеля кг/км Наружный диаметр мм
1x16 428 14,2
1x25 566 15,9
1x35 756 18,6
1x50 936 21,6
1x70 1161 22,2
1x95 1580 25,5
1x120 1840 27
2x1,0 237 12,3
2x1,5 266 12,9
2x2,5 348 13,7
2x4,0 410 14,9
2x6,0 555 16,9
2x10 764 20,3
2x16 963 22,3
2x25 1313 25,7
2x35 1683 28,9
2x50 2128 32,9
3x1,0 264 12,8
3x1,5 298 13,4
3x2,5 397 14,3
3x4,0 518 15,6
3x6,0 645 18,3
3x10 905 21,3
3x16 1163 23,4
3x25 1679 28,1
3x35 2080 30,5
3x50 2735 35,7
3x70 3465 40,1
3x95 4774 45,1
3x120 5882 48,3
4x1,0 285 13,7
4x1,5 325 14,4
4x2,5 457 15,3
5x1,0 325 14,6
5x1,5 373 15,4
5x2,5 549 18,1
7x1,0 388 15,6
7x1,5 495 18,1
7x2,5 662 19,3
10x1,0 589 20,5
10x1,5 682 21,7
10x2,5 886 23,3
12x1,5 752 22,2
12x2,5 984 23,9
14x1,5 832 23,2
14x2,5 1094 25
16x1,5 912 24,2
16x2,5 1274 26,1
19x1,5 1024 25,3
19x2,5 1432 28,3
24x1,5 1316 29,9
24x2,5 1825 32,3
27x1,5 1417 30,4
27x2,5 1969 32,9
30x1,5 1529 31,4
30x2,5 2124 34,9
33x1,5 1641 32,4
33x2,5 2286 36,1
37x1,5 1959 34,5
37x2,5 2580 37,3
