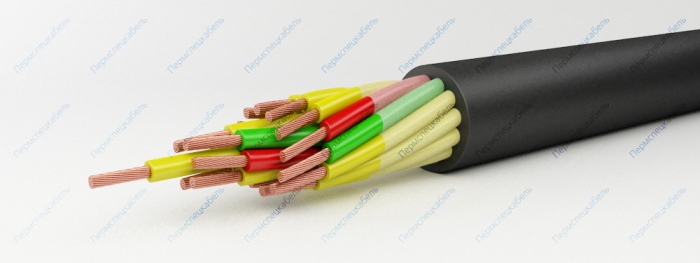

    Кабели судовые КНР

    Кабельная продукция / Кабели судовые

    КНР

    Стандарт
    ГОСТ 7866.1-76
    Код ОКП
    35 8675 0300, 35 8675 2500
    КНР

    Элементы конструкции

    1. Токопроводящая жила скрученная из медных проволок или медных луженых проволок:
      • для сечений от 1,0 кв.мм до 4,00 кв.мм – класс 3
      • для сечений от 6,0 кв.мм до 400 кв.мм – класс 2
    2. Изоляция из резины на основе натурального и бутадиенового каучуков. Маркировка жил:
      • цветовая — счётная пара
    3. Обмотка из полиэтилентерефталатной плёнки
    4. Оболочка из резины на основе полихлоропрена

    Область применения

    Судовые кабели предназначены для эксплуатации на судах морского флота неограниченного района плавания, речного флота, береговых и береговых и плавучих сооружениях.

    Кабели предназначены для эксплуатации при переменном напряжении до 690 В частотой до 400 Гц или постоянном напряжении 1200 В и передачи электрических сигналов управления малой мощности переменного напряжения до 400 В частотой до 1200 Гц или 500 В постоянного напряжения.

    Кабели применяются в силовых и осветительных сетях, в цепях управления, сигнализации и межприборных соединений. Кабели применяются для неподвижной прокладки внутри помещений и открытой палубе, при условии защиты от прямого воздействия солнечной радиации. Кабели устойчивы к воздействию радиального гидростатического давления до 1,96 МПа (20 кгс/кв.см). Кабели устойчивы к воздействию вибрационных нагрузок и одиночных ударных нагрузок. Кабели стойки к воздействию морской воды, а также периодическому воздействию смазочных масел (суммарное время воздействия – 300 часов), дизельного топлива (суммарное время воздействия – 100 часов) и солнечной радиации (суммарное время воздействия – 240 часов). Кабели не распространяют горение при одиночной прокладке.

    Наработка кабелей — 100000 часов при температуре токопроводящей жилы +55°С и 50000 часов при +65°С.

    Минимальный срок службы — 25 лет. Гарантийный срок службы — 5 лет.

    Изгибы кабеля при угле изгиба ±180±10° и диаметре cгибов
    равного 5 диаметрам кабеля ,не менее [число циклов]
    для кабелей с количеством жил от 1 до 7 10
    для кабелей с количеством жил свыше 7 5

    Влажность воздуха при 35° C [%] 100
    Длительно допустимая температура на жиле, не более [°C] 65
    Испытательное переменное напряжение частотой 50 Гц, 5 мин. [В] 2500
    Количество циклов короткого замыкания, не более 10
    Монтаж при температуре, не ниже [°C] -15
    Рабочее переменное напряжение частотой до 400 Гц [В] 690
    Рабочее постоянное напряжение [В] 1200
    Радиус изгиба кабелей [наружных диаметров] 5
    Строительная длина, не менее [м] 125
    Температура окружающей среды, верхний предел [°C] +45
    Температура окружающей среды, нижний предел [°C] -40
    Температура токопроводящих жил при коротком замыкании, 1 сек [°С] 200
    Электрическое сопротивление изоляции, не менее [МОм*км] 100
    Количество и сечение жил, шт х кв.мм Масса кабеля кг/км Наружный диаметр мм
    1x16 344 13,1
    1x25 473 14,8
    1x35 634 17
    1x50 802 18,7
    1x70 1041 20,5
    1x95 1358 22,8
    1x120 1629 24,4
    1x150 1953 26,4
    1x185 2379 28,6
    1x240 3113 32,7
    1x300 3796 35,5
    1x400 4717 38,9
    2x1,0 111 12
    2x1,5 220 12,6
    2x2,5 270 13,6
    2x4,0 333 14,7
    2x6,0 450 16,8
    2x10 639 19,5
    2x16 842 21,6
    2x25 1189 25
    2x35 1490 27,3
    2x50 1938 30,8
    2x70 2649 35,4
    2x95 3496 40
    2x120 4207 43,2
    3x1,0 217 12,5
    3x1,5 247 13,1
    3x2,5 309 14,2
    3x4,0 388 16,4
    3x6,0 527 17,6
    3x10 761 20,5
    3x16 1019 22,7
    3x25 1463 26,5
    3x35 1858 28,9
    3x50 2511 33,6
    3x70 3329 37,5
    3x95 4420 42,4
    3x120 5358 45,9
    3x150 6765 52,1
    3x185 8283 57
    3x240 10740 64,5
    4x1,0 243 13,3
    4x1,5 278 14
    4x2,5 394 16,3
    5x1,0 277 14,2
    5x1,5 366 16,1
    5x2,5 454 17,4
    7x1,0 379 16,2
    7x1,5 435 17,1
    7x2,5 558 18,6
    10x1,0 499 19,4
    10x1,5 585 20,6
    10x2,5 756 22,6
    12x1,0 550 19,9
    12x1,5 648 21,1
    12x2,5 845 23,2
    14x1,0 607 20,7
    14x1,5 720 22
    14x2,5 946 24,3
    16x1,0 666 21,6
    16x1,5 795 23,1
    16x2,5 1049 25,5
    19x1,0 748 22,6
    19x1,5 896 24,1
    19x2,5 1194 26,7
    24x1,0 910 25,8
    24x1,5 1097 27,6
    24x2,5 1471 30,7
    27x1,0 985 26,3
    27x1,5 1188 28,1
    27x2,5 1692 32,3
    30x1,0 1063 27,1
    30x1,5 1288 29
    30x2,5 1836 33,3
    33x1,0 1143 28
    33x1,5 1391 30,1
    33x2,5 1983 34,5
    37x1,0 1245 29
    37x1,5 1608 32,1
    37x2,5 2172 35,7
