    Кабели и провода для электротранспорта ПСШ 4000

    Кабельная продукция / Кабели и провода для электротранспорта

    ПСШ 4000

    Стандарт
    ТУ 16-505.657-74
    Код ОКП
    35 5114 2300, 35 5114 2350
    ПСШ 4000

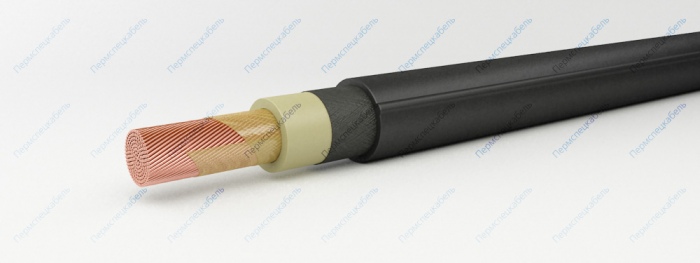

    Элементы конструкции

    1. Медная токопроводящая жила скрученная из медных или медных луженых проволок (класс гибкости 5)
    2. Обмотка из полиэтилентерефталатной плёнки
    3. Изоляция из резины
    4. Обмотка из прорезиненной тканевой ленты
    5. Оболочка из резины

    Область применения

    Провода предназначены для фиксированного монтажа и монтажа с ограниченной подвижностью, для внутренних и наружных соединений электрооборудования подвижного состава всех видов электротранспорта для целей ремонта.

    Срок службы — 12 лет.

    Гарантийный срок эксплуатации [месяц] 24
    Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 8
    Номинальное постоянное напряжение [кВ] 4
    Рабочая температура жилы [°С] 65
    Радиус изгиба кабелей [наружных диаметров] 10
    Строительная длина, не менее [м] 100
    Температура окружающей среды, верхний предел [°C] +50
    Температура окружающей среды, нижний предел [°C] -50
    Сечение, кв.мм Масса провода кг/км Наружный диаметр, не более, мм
    1,5 165 10,6
    2,5 180 11,2
    4,0 210 11,6
    6,0 249 12,2
    10,0 334 14,8
    16,0 460 17,2
    25,0 580 18,5
    35,0 720 20,2
    50,0 910 22,0
    70,0 1144 24,0
    95,0 1495 27,0
    120,0 1785 29,8
    150,0 2170 32,8
    185,0 2548 33,7
    240,0 3183 37,5
    300,0 3795 39,7
