    Кабели и провода для электротранспорта ПСШ 3000

    Кабельная продукция / Кабели и провода для электротранспорта

    ПСШ 3000

    Стандарт
    ТУ 16-505.657-74
    Код ОКП
    35 5114 2300, 35 5114 2350
    ПСШ 3000

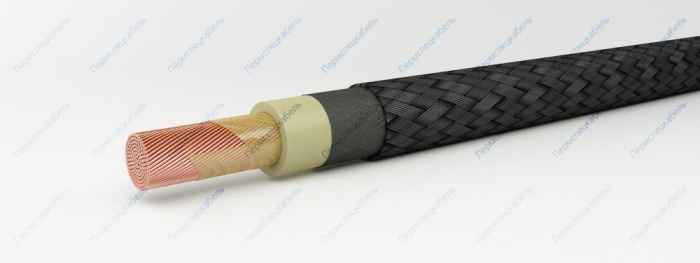

    Элементы конструкции

    1. Медная токопроводящая жила скрученная из медных или медных луженых проволок (класс гибкости 5)
    2. Обмотка из полиэтилентерефталатной плёнки
    3. Изоляция из резины
    4. Обмотка из прорезиненной тканевой ленты
    5. Оболочка из резины

    Область применения

    Провода предназначены для фиксированного монтажа и монтажа с ограниченной подвижностью, для внутренних и наружных соединений электрооборудования подвижного состава всех видов электротранспорта для целей ремонта.

    Срок службы — 12 лет.

    Гарантийный срок эксплуатации [месяц] 24
    Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 6
    Номинальное постоянное напряжение [кВ] 3
    Рабочая температура жилы [°С] 65
    Радиус изгиба кабелей [наружных диаметров] 10
    Строительная длина, не менее [м] 100
    Температура окружающей среды, верхний предел [°C] +50
    Температура окружающей среды, нижний предел [°C] -50
    Сечение, кв.мм Масса провода кг/км Наружный диаметр, не более, мм
    1,5 105 8,8
    2,5 121 9,3
    4,0 140 9,8
    6,0 172 10,4
    10,0 2448 12,3
    16,0 335 13,7
    25,0 485 16,4
    35,0 620 18,0
    50,0 780 19,7
    70,0 1010 21,6
    95,0 1378 25,1
    120,0 1665 27,8
    150,0 2020 30,8
    185,0 2443 32,1
    240,0 3065 35,9
    300,0 3700 38,5
