    Кабели и провода для электротранспорта ПС 4000

    Кабельная продукция / Кабели и провода для электротранспорта

    ПС 4000

    Стандарт
    ТУ 16.К09-167-2006
    Код ОКП
    35 5114 0100, 35 5114 4900
    ПС 4000

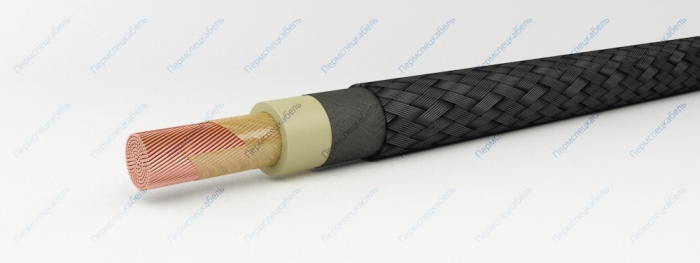

    Элементы конструкции

    1. Медная токопроводящая жила скрученная из медных или медных луженых проволок (класс гибкости 5)
    2. Обмотка из полиэтилентерефталатной плёнки
    3. Изоляция из резины
    4. Обмотка из прорезиненной тканевой ленты
    5. Оплетка из хлопчатобумажной пряжи пропитанной противогнилостным составом и антисептиком

    Область применения

    Провода предназначены для фиксированного монтажа и монтажа с ограниченной подвижностью, для внутренних и наружных соединений электрооборудования подвижного состава всех видов электротранспорта для целей ремонта.

    Провода предназначены для эксплуатации в закрытых помещениях в районах с умеренным и тропическим (ПС-Т) климатом.

    Срок службы — 12 лет.

    Гарантийный срок эксплуатации [месяц] 24
    Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 8
    Номинальное постоянное напряжение [кВ] 4
    Рабочая температура жилы [°С] 65
    Радиус изгиба кабелей [наружных диаметров] 10
    Строительная длина, не менее [м] 100
    Температура окружающей среды, верхний предел [°C] +50
    Температура окружающей среды, нижний предел [°C] -50
    Сечение, кв.мм Масса провода кг/км Наружный диаметр, не более, мм
    1,5 109 9,1
    2,5 130 9,6
    4,0 152 10,1
    6,0 183 10,9
    10,0 285 12,6
    16,0 360 14,2
    25,0 485 15,5
    35,0 610 17,2
    50,0 811 19,9
    70,0 1040 22,1
    95,0 1320 24,5
    120,0 1660 26,9
    150,0 1970 29,2
    185,0 2340 30,1
    240,0 2945 33,9
    300,0 3540 36,1
