    ППСРН-1 660

    Стандарт
    ТУ 16-705.465-87
    Код ОКП
    35 5114 4700, 35 5114 5100, 35 5114 5000, 35 5114 3400
    ППСРН-1 660

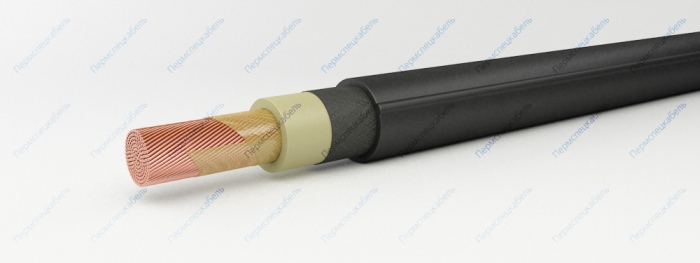

    Элементы конструкции

    1. Медная токопроводящая жила (класс гибкости 5)
    2. Оплётка из полиэтилентерефталатной пленки
    3. Изоляция из резины
    4. Разделительный слой из прорезиненной тканевой ленты
    5. Оболочка из резины
      • цвет оболочки по согласованию с потребителем

    Область применения

    Провода предназначены для внутренних и наружных соединений подвижного рельсового транспорта, и троллейбусов на напряжение 660 В переменного тока частотой до 400 Гц. Провода используются для монтажа при ограниченных перемещениях, для фиксированного монтажа и для присоединения к подвижным токоприемникам при воздействии смазочных масел и дизельного топлива. Провод с сечением жилы более 10 кв.мм., используется для присоединения к подвижным токоприемникам.

    Провода предназначены для эксплуатации на открытом воздухе и внутри транспортного средства в районах с умеренным и тропическим климатом. Провода устойчивы к вертикальным колебаниям, вибрациям, изгибам и изгибам с одновременным закручиванием. Провода стойки к воздействию дождя, динамическому воздействию пыли, выпадению инея и воздействию озона. Провода в тропическом исполнении устойчивы к воздействию плесневых грибов. Провода не распространяют горение. В ходе эксплуатации провода не должны подвергаться прямому воздействию солнечного излучения.

    Срок службы — 12 лет. Срок службы проводов используемых для присоединения к подвижным токоприемникам — 6 лет.

    Влажность воздуха при 40°С [%] 98
    Гарантийный срок эксплуатации [месяц] 24
    Испытательное переменное напряжение частотой 50 Гц, 15 мин. [кВ] 3
    Максимальная рабочая температура жилы [°С] 75
    Монтаж при температуре, не ниже [°C] -15
    Номинальное напряжение переменного тока, частотой до 400 Гц [В] 660
    Номинальное постоянное напряжение [кВ] 1
    Рабочая температура жилы [°С] 65
    Радиус изгиба кабелей [наружных диаметров] 3
    Строительная длина, не менее [м] 100
    Температура окружающей среды, верхний предел [°C] +70
    Температура окружающей среды, нижний предел [°C] -50
    Сечение, кв.мм Масса провода кг/км Наружный диаметр, не более, мм
    1,0 63,8 7,2
    1,5 72,7 7,5
    2,5 92,7 8,3
    4,0 112 8,8
    6,0 149 9,9
    10,0 220 11,9
    16,0 309 13,9
    25,0 457 16,4
    35,0 605 19,0
    50,0 778 20,6
    70,0 995 21,9
    95,0 1300 23,9
    120,0 1628 27,6
    150,0 2005 30,9
    185,0 2484 33,2
    240,0 3106 37,0
    300,0 3751 39,9
