Кабели и провода для электротранспорта ППСРМ-ХЛ 660

Кабельная продукция / Кабели и провода для электротранспорта

ППСРМ-ХЛ 660

Стандарт
ТУ 16.К73-069-2003
Код ОКП
35 5114 4500, 35 5114 5900
ППСРМ-ХЛ 660

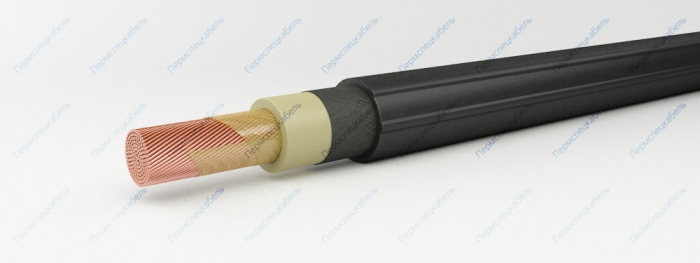

Элементы конструкции

  1. Медная токопроводящая жила (класс гибкости 5)
  2. Обмотка из полиэтилентерефталатной пленки
  3. Изоляция из резины
  4. Оболочка из резины с одной или двумя продольными маркировочными рисками
    • цвет оболочки по согласованию с потребителем

Область применения

Провода предназначены для внутренних и наружных соединений подвижного рельсового транспорта, электровозов, электропоездов и троллейбусов на напряжение 660 В переменного тока частотой до 400 Гц. Провода используются для монтажа при ограниченных перемещениях, для фиксированного монтажа и для присоединения к подвижным токоприемникам при отсутствии воздействия смазочных масел и дизельного топлива.

Провода предназначены для эксплуатации на открытом воздухе и внутри транспортного средства в районах с холодным климатом. Провода устойчивы к вертикальным колебаниям, вибрациям, изгибам и изгибам с одновременным закручиванием. Провода стойки к воздействию дождя, динамическому воздействию пыли, выпадению инея и воздействию озона. В ходе эксплуатации провода не должны подвергаться прямому воздействию солнечного излучения.

Срок службы — 12 лет. Срок службы проводов используемых для присоединения к подвижным токоприемникам — 6 лет.

Влажность воздуха при 40°С [%] 98
Гарантийный срок эксплуатации [месяц] 24
Испытательное переменное напряжение частотой 50 Гц, 15 мин. [кВ] 3
Максимальная рабочая температура жилы [°С] 75
Номинальное напряжение переменного тока, частотой до 400 Гц [В] 660
Номинальное постоянное напряжение [кВ] 1
Рабочая температура жилы [°С] 65
Радиус изгиба кабелей [наружных диаметров] 3
Строительная длина, не менее [м] 100
Температура окружающей среды, верхний предел [°C] +70
Температура окружающей среды, нижний предел [°C] -60
Сечение жилы, кв. мм Масса провода, кг/км Наружный диаметр, не более, мм
1,0 52,7 6,5
1,5 63,4 6,8
2,5 79,5 7,5
4,0 98,4 8,0
6,0 132 9,0
10,0 195 10,8
16,0 277 12,6
25,0 422 14,9
35,0 556 17,3
50,0 723 18,7
70,0 955 20,9
95,0 1228 22,8
120,0 1558 26,3
150,0 1892 29,4
185,0 2342 31,6
240,0 2943 35,4
300,0 3572 38,0
