    КПСРВМ

    Стандарт
    ТУ 16-705.465-87
    Код ОКП
    35 5900
    КПСРВМ

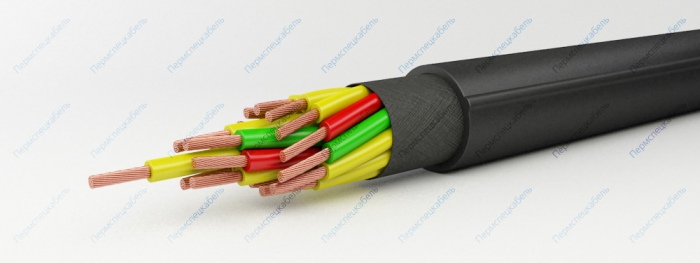

    Элементы конструкции

    1. Медная токопроводящая жила (класс гибкости 5)
    2. Изоляция из резины, маркировка жил
      • цветовая — счётная пара
    3. Обмотка из прорезиненной тканевой ленты
    4. Оболочка из ПВХ пластиката с одной продольной маркировочной риской
      • цвет оболочки по согласованию с потребителем

    Область применения

    Кабели предназначены для внутренних и наружных соединений подвижного рельсового транспорта, электровозов, электропоездов и троллейбусов на напряжение 660 В переменного тока частотой до 400 Гц. Кабели используются для монтажа при ограниченных перемещениях, для фиксированного монтажа и для присоединения к подвижным токоприемникам при отсутствии воздействия смазочных масел и дизельного топлива.

    Кабели предназначены для эксплуатации на открытом воздухе и внутри транспортного средства в районах с умеренным и тропическим климатом. Кабели устойчивы к вертикальным колебаниям, вибрациям, изгибам и изгибам с одновременным закручиванием. Кабели стойки к воздействию дождя, динамическому воздействию пыли, выпадению инея и воздействию озона. Кабели в тропическом исполнении устойчивы к воздействию плесневых грибов. В ходе эксплуатации кабели не должны подвергаться прямому воздействию солнечного излучения.

    Срок службы — 12 лет. Срок службы кабелей используемых для присоединения к подвижным токоприемникам — 6 лет.

    Влажность воздуха при 40°С [%] 98
    Гарантийный срок эксплуатации [месяц] 24
    Испытательное переменное напряжение частотой 50 Гц, 15 мин. [кВ] 3
    Максимальная рабочая температура жилы [°С] 75
    Монтаж при температуре, не ниже [°C] -15
    Номинальное напряжение переменного тока, частотой до 400 Гц [В] 660
    Номинальное постоянное напряжение [кВ] 1
    Рабочая температура жилы [°С] 65
    Радиус изгиба кабелей [наружных диаметров] 3
    Строительная длина, не менее [м] 100
    Температура окружающей среды, верхний предел [°C] +70
    Температура окружающей среды, нижний предел [°C] -50
    Количество и сечение жил, шт. х кв. мм Масса кабели, кг/км Наружный диаметр мм
    2х1,5 120 12,3
    3х1,5 153 12,9
    4х1,5 189 14,0
    7х1,5 291 16,5
    12х1,5 480 21,7
    16х1,5 612 23,0
    19х1,5 707 24,2
    24х1,5 902 28,5
    37х1,5 1307 32,4
    2х2,5 158 13,8
    3х2,5 206 15,2
    4х2,5 257 15,7
    7х2,5 404 18,7
    12х2,5 671 23,6
    16х2,5 884 26,7
    19х2,5 1024 28,0
    24х2,5 1298 32,8
    37х2,5 1907 37,8
