Кабели шахтные и экскаваторные ЭВТ-1140

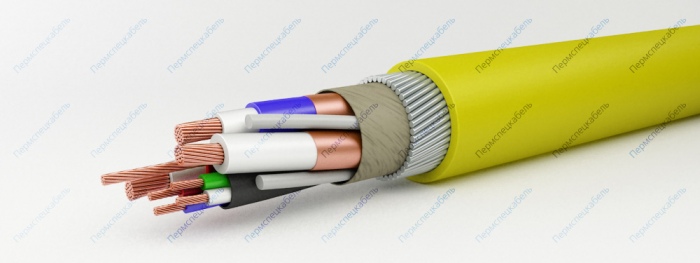

Элементы конструкции

1. Токопроводящая жила скрученная из медных проволок (класс не ниже 2)
2. Жила змземления скрученная из медных луженых проволок (класс не ниже 2)
3. Изоляция основных и вспомогательных токопроводящих жил из ПВХ пластиката
4. Экраны основных и вспомогательных токопроводящих жил из медной ленты или фольги
5. Заполнение из ПВХ пластиката
6. Оболочка из ПВХ пластиката
7. Подушка
8. Броня из многопроволочного каната скрученного из стальных оцинкованных проволок
9. Наружная оболочка из ПВХ пластиката

Область применения

Кабели марки ЭВТ предназначены для передачи электрической энергии в угольных шахтах в установках на номинальное напряжение 1140 В переменного тока частоты 50 Гц на основных жилах и до 250 В переменного тока частоты 50 Гц на вспомогательных жилах.

Кабели могут эксплуатироваться в подземных помещениях и шахтах с повышенной влажностью воздуха, в которых возможно длительное наличие воды или частая конденсация влаги. Электропроводящие экраны по изоляции жил обеспечивают опережающее отключение системы электроснабжения при повреждении кабеля и тем самым, предупреждая возможный взрыв метана в шахтах.

Конструктивные особенности кабелей позволяют эксплуатировать их в тяжёлых условиях, например: длительное наличие воды или конденсация влаги, воздействие агрессивных сред.

Электропроводящие экраны в конструкции обеспечивают отключение системы электроснабжения при повреждении изоляции кабеля и тем самым предупреждают возможное короткое замыкание и взрыв рудного метана.

В процессе эксплуатации кабели могут быть свёрнуты в бухты для переноски. Кабели могут эксплуатироваться в местах с наличием опасности механического повреждения и значительного растягивающего усилия.

Срок службы кабелей – не менее 8 лет.
