Кабели шахтные и экскаваторные КШВЭПБШНГ-LS-6

Кабельная продукция / Кабели шахтные и экскаваторные

КШВЭПБШНГ-LS-6

Стандарт
ТУ16.К09-155-2005
Код ОКП
35 4100

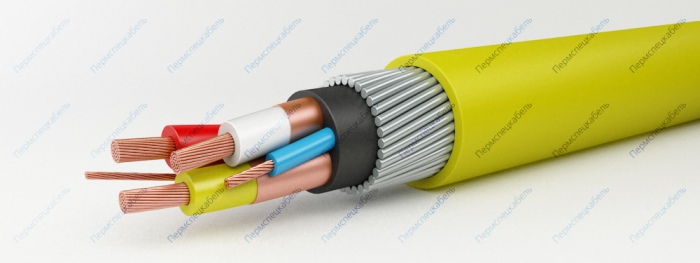

КШВЭПБШНГ-LS-6

Элементы конструкции

  1. Токопроводящая жила, скрученная из медных или медных проволок (класс 2)
  2. Жила заземления
  3. Вспомогательная жила
  4. Изоляция основных и вспомогательной жил из ПВХ пластиката пониженной пожароопасности с кислородным индексом не менее 30
  5. Экраны основных токопроводящих жил из медной ленты
  6. Внутренняя оболочка из ПВХ пластиката пониженной пожароопасности с кислородным индексом не менее 28
  7. Броня из стальных оцинкованных проволок
  8. Наружная оболочка из ПВХ пластиката пониженной пожароопасности с кислородным индексом не менее 35

Область применения

Кабели марки КШВЭПбШНГ-LS предназначены для прокладки по вертикальным выработкам шахт в электрических сетях на номинальное переменное напряжение 6 кВ частотой 50 Гц на основных жилах и до 220 В на вспомогательных жилах.

Конструктивные особенности кабелей позволяют эксплуатировать их в тяжёлых условиях, например: длительное наличие воды или конденсация влаги, воздействие агрессивных сред.
Электропроводящие экраны в конструкции обеспечивают отключение системы электроснабжения при повреждении изоляции кабеля и тем самым предупреждают возможное короткое замыкание и взрыв рудного метана. Кабели не распространяют горение при одиночной прокладке.

Срок службы кабелей – не менее 8 лет.

Номинальное переменное напряжение частотой 50 Гц
основных жил 6 000 В
вспомогательных жил 220 В

Испытательное переменное напряжение частотой 50Гц, 5 мин.
основных жил 12 000 В
вспомогательных жил 2 000 В

Электрическое сопротивление изоляции при 20°С, не менее [МОм/км]
основных жил 50
вспомогательных жил 10

Гарантийный срок эксплуатации [месяц] 60
Максимальная рабочая температура жилы [°С] 70
Максимальное напряжение трёхфазной сети, для которой предназначен кабель [В] 7200
Радиус изгиба кабелей [наружных диаметров] 7.5
Строительная длина, не менее [м] 200
Количество и сечение жил, шт х кв.мм Количество и сечение жил, шт х кв.мм Количество и сечение жил, шт х кв.мм Номинальный наружный диаметр, мм Масса кабеля, кг/км
3х6 1х6 1х6 - -
3х10 1х6 1х6 35,0 2617
3х16 1х6 1х6 37,2 3023
3х25 1х6 1х10 40,0 3589
3х35 1х6 1х16 43,0 4210
3х50 1х10 1х16 47,8 5496
3х70 1х10 1х16 51,5 6467
3х95 1х10 1х16 55,7 7677
3х120 1х10 1х16 59,2 8798
3х150 1х10 1х16 62,8 10070
3х185 1х10 1х16 67,5 11776
3х240 1х10 1х16 73,1 14127
