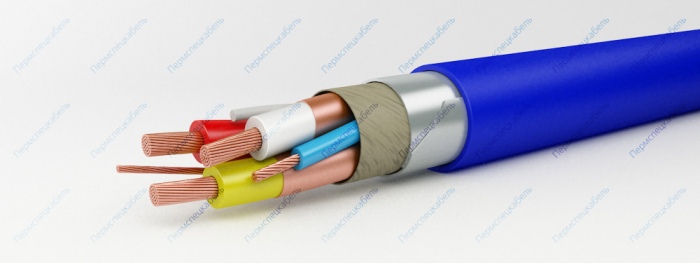

Кабели марки КШВЭБбШнг-LS предназначены для прокладки по горизонтальным и наклонным выработкам шахт в электрических сетях на номинальное переменное напряжение 1,14 частотой 50 Гц на основных жилах и до 220 В на вспомогательных жилах.
Конструктивные особенности кабелей позволяют эксплуатировать их в тяжёлых условиях, например: длительное наличие воды или конденсация влаги, воздействие агрессивных сред.
Электропроводящие экраны в конструкции обеспечивают отключение системы электроснабжения при повреждении изоляции кабеля и тем самым предупреждают возможное короткое замыкание и взрыв рудного метана.Кабели не распространяют горение при одиночной прокладке.
Срок службы кабелей — не менее 8 лет.
Номинальное переменное напряжение частотой 50 Гц | |
основных жил | 1 140 В |
вспомогательных жил | 220 В |
Испытательное переменное напряжение частотой 50Гц, 5 мин. | |
основных жил | 4 000 В |
вспомогательных жил | 2 000 В |
Электрическое сопротивление изоляции при 20°С, не менее [МОм/км] | |
основных жил | 12 |
вспомогательных жил | 13 |
Гарантийный срок эксплуатации [месяц] | 60 |
Максимальная рабочая температура жилы [°С] | 70 |
Максимальное напряжение трёхфазной сети, для которой предназначен кабель [В] | 1400 |
Радиус изгиба кабелей [наружных диаметров] | 7.5 |
Строительная длина, не менее [м] | 200 |
Количество и сечение жил, шт х кв.мм | Количество и сечение жил, шт х кв.мм | Количество и сечение жил, шт х кв.мм | Номинальный наружный диаметр, мм | Масса кабеля, кг/км |
---|---|---|---|---|
3х6 | 1х6 | 1х6 | 25,7 | 1113 |
3х10 | 1х6 | 1х6 | 27,0 | 1325 |
3х16 | 1х6 | 1х6 | 29,5 | 1601 |
3х25 | 1х6 | 1х10 | 30,7 | 1925 |
3х35 | 1х6 | 1х16 | 33,2 | 2365 |
3х50 | 1х10 | 1х16 | 37,1 | 3025 |
3х70 | 1х10 | 1х16 | 40,7 | 3764 |
3х95 | 1х10 | 1х16 | 44,8 | 4652 |
3х120 | 1х10 | 1х16 | 48,2 | 5502 |
3х150 | 1х10 | 1х16 | 51,9 | 6538 |
3х185 | 1х10 | 1х16 | 55,9 | 7762 |
3х240 | 1х10 | 1х16 | 61,5 | 9591 |
