Кабели шахтные и экскаваторные КОГРВЭШ, КОГРВЭШ-Т

Кабельная продукция / Кабели шахтные и экскаваторные

КОГРВЭШ, КОГРВЭШ-Т

Стандарт
ТУ 16.К56.017-92
Код ОКП
35 4145
КОГРВЭШ, КОГРВЭШ-Т

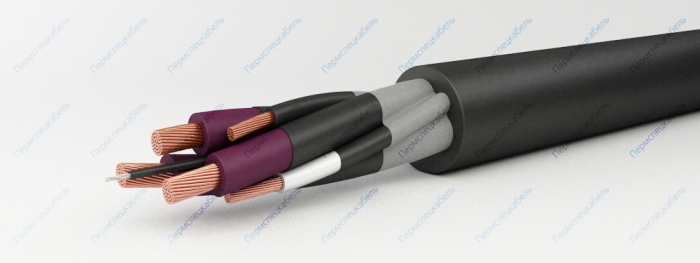

Элементы конструкции

  1. Токопроводящая жила скрученная из медных или медных луженых проволок (класс 5)
  2. Изоляция основных и вспомогательных токопроводящих жил из резины типа РТИ-2-ХЛ на основе натурального и бутадиенового каучука
  3. Экраны основных и вспомогательных токопроводящих жил из электропроводящей резины типа РЭ-2
  4. Оболочка жилы заземления из резины типа РЭМ-1
  5. Упрочняющий сердечник из полиэфирной нити и резины типа РЭМ-1
  6. Оболочка из ПВХ пластиката марки О-40

Область применения

Кабели марки КОРГВЭШ предназначены для присоединения шахтного бурильного электроинструмента на номинальное переменное напряжение 660В частоты 50 Гц с изо-лированной нейтралью. Кабели предназначены для эксплуатации в макроклиматических условиях с умеренным и тропическим климатом при температуре окружающей среды от -30 до +55°С (для исполнения "У") и от -10 до +55°С (для исполнения "Т"). Кабели могут эксплуатироваться в подземных помещениях и шахтах с повышенной влажностью воздуха, в которых возможно длительное наличие воды или частая конденсация влаги. Элек-тропроводящие экраны по изоляции жил обеспечивают опережающее отключение систе-мы электроснабжения при повреждении кабеля и тем самым, предупреждая возможный взрыв метана в шахтах.

Кабели стойки к многократным изгибам на угол ±п рад при растягивающем усилии 49 Н (5 кгс), а также устойчивы к осевому кручению на угол ±2п рад на длине 1 м и нагрузке 49 Н (5 кгс); количество циклов изгибов и осевых кручений: для кабелей с сечени-ем основных жил 1,5 мм2 – 35 000; 2,5 мм2 – 28 000; 4,0 и 6,0 мм2 – 22 000. Кабели стойки к растягивающему усилию не более 49 Н (5 кгс) на 1 мм2 суммарного сечения жил, не распространяют горение при одиночной прокладке. Кабели в тропическом исполнении стойки к поражению плесневыми грибами.
Срок службы кабелей — не менее 2 лет.

Гарантийный срок эксплуатации [месяц] 6
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 2.5
Максимальная рабочая температура жилы [°С] 70
Номинальное переменное напряжение частотой 50 Гц [кВ] 0.66
Радиус изгиба кабелей [наружных диаметров] 3
Строительная длина, не менее [м] 150
Электрическое сопротивление изоляции основных жил при 20°С, не менее [МОм х км] 50
Электрическое сопротивление электропроводящих экранов при температуре 20°C, не более [МОм/км] 1000
Количество и сечение жил, шт х кв.мм Количество и сечение жил, шт х кв.мм Количество и сечение жил, шт х кв.мм Номинальный наружный диаметр, мм Масса кабеля, кг/км
3х1,5 1х1,5 1х1,5 16,9 364,7
3х2,5 1х1,5 1х1,5 17,7 444,7
3х4,0 1х2,5 1х2,5 18,9 565,8
3х6,0 1х2,5 1х2,5 21,6 710,1
