    Кабели силовые с пропитанной бумажной изоляцией ААГ-1

    Кабельная продукция / Кабели силовые с пропитанной бумажной изоляцией

    ААГ-1

    Стандарт
    ГОСТ 18410-73, ТУ 16.К71-269-97, ТУ 16.К09-143-2004
    Код ОКП
    35 3611 0100, 35 3613 0100, 35 3614 0100, 35 3615 0100, 35 3616 0100
    ААГ-1

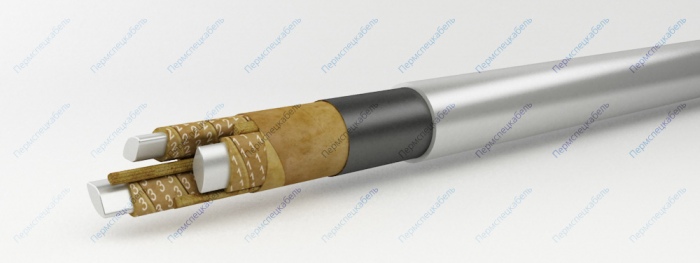

    Элементы конструкции

    1. Алюминиевая токопроводящая жила:
      • однопроволочная (класс 1) сечением 25-240 кв. мм
      • многопроволочная (класс 1 и 2) сечением 50-800 кв. мм
    2. Фазная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом. Маркировка жил:
      • цифровая: 1, 2, 3, 4
      • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная
    3. Заполнение из бумажных жгутов
    4. Поясная бумажная изоляция, пропитанная вязким изоляционным составом
    5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более
    6. Алюминиевая оболочка

    Область применения

    Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 35 кВ частотой 50 Гц.

    Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации в сухих помещениях, каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, при отсутствии опасности механических повреждений в ходе эксплуатации. Кабели применяются для прокладки в пожароопасных помещениях и взрывоопасных зонах класса В-Iб, В-IIа. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели могут использоваться в местах подверженных вибрации.

    Срок службы кабелей — не менее 30 лет.

    Сечение жил, кв. мм Строительная длина, м
    до 70 300-450
    95 и 120 250-400
    150 и более 200-350

    Влажность воздуха при 35° C [%] 98
    Гарантийный срок эксплуатации [месяц] 54
    Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 4
    Максимальная рабочая температура жилы при перегрузке [°С] 105
    Максимальная рабочая температура жилы [°С] 80
    Монтаж при температуре, не ниже [°C] 0
    Номинальное переменное напряжение частотой 50 Гц [кВ] 1
    Номинальное постоянное напряжение [кВ] 2.5
    Радиус изгиба кабелей [наружных диаметров] 25
    Разность уровней, не более [м] 25
    Температура окружающей среды, верхний предел [°C] +50
    Температура окружающей среды, нижний предел [°C] -50
    Температура токопроводящих жил при коротком замыкании, 1 сек [°С] 250
    Электрическое сопротивление изоляции, не менее [МОм*км] 100
    Количество и сечение жил, шт х кв.мм Масса кабеля кг/км Наружный диаметр мм
    1х240 1161 26
    1х300 1417 28,8
    1х400 1793 32,3
    1х500 2220 36,1
    1х625 2725 39,9
    1х800 3499 45,2
    3х95 ож 1202 25,5
    3х95 1283 27,2
    3х120 ож 1504 28,7
    3х120 1616 30,7
    3х150 ож 1773 31,1
    3х150 1943 33,4
    3х185 ож 2178 34,5
    3х185 2386 37,2
    3х240 ож 2795 38,8
    3х240 3041 41,9
    3х70+1х35 1181 26,5
    3х95+1х50 ож 1436 28,4
    3х95+1х50 1525 30,1
    3х120+1х70 ож 1792 31,6
    3х120+1х70 1910 33,5
    3х150+1х70 ож 2064 33,8
    3х150+1х70 2230 36,1
    3х185+1х95 ож 2553 37,6
    3х185+1х95 2769 40,5
    3х240+1х120 ож 3269 42,4
    3х240+1х120 3544 45,8
    4х70 ож 1190 25,4
    4х70 1239 26,4
    4х95 ож 1541 28,8
    4х95 1614 30
    4х120 ож 1931 32,4
    4х120 2031 33,7
    4х150 ож 2278 35
    4х150 2453 37,3
    4х185 ож 2818 38,9
    4х185 3061 41,6
    4х240 ож 3649 44,1
    4х240 3894 46,8
