Кабели и провода силовые гибкие до 1 кВ КПГУ

Кабельная продукция / Кабели и провода силовые гибкие до 1 кВ

КПГУ

Стандарт
ТУ 16.К73.05-93
Код ОКП
35 4441
КПГУ

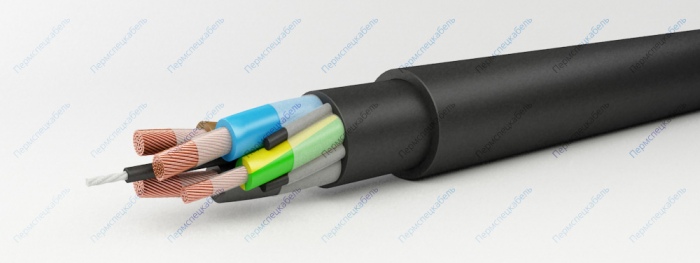

Элементы конструкции

  1. Токопроводящая жила скрученная из медных или медных лужёных проволок (класс 5)
  2. Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э
  3. Изоляция из резины типа РТИ-1 или РТИ-2-ХЛ на основе натурального и бутадиенового каучуков. Маркировка жил:
    • цифровая: 1, 2, 3, жила заземления – 0
    • цветовая: голубой, черный, коричневый
  4. Сердечник из полиэфирных нитей в оболочке из резины
  5. Заполнение из резины
  6. Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э
  7. Оболочка из резины типа РШ-1 на основе изопренового и бутадиенового каучуков

Область применения

Силовые кабели повышенной гибкости предназначены для присоединения передвижных механизмов к электрическим сетям на номинальное переменное напряжение 660 В частоты до 400 Гц или постоянное напряжение 1000 В.

Кабели предназначены для эксплуатации на суше, реках и озёрах в макроклиматических районах с умеренным климатом. Кабели предназначены для эксплуатации на открытом воздухе и в помещениях. Устойчивы к воздействию солнечного излучения.

Срок службы – 4 года.

Многократные изгибы кабеля на угол ±П/2 рад при растягивающем усилии 49 Н, [число циклов изгибов]

диаметр роликов не более 400 мм и сечение основных жил от 95 до 120 кв.мм 8000
диаметр роликов не более 600 мм и сечение основных жил 150 кв.мм 5000

Гарантийный срок эксплуатации [месяц] 6
Длительно допустимая температура на жиле, не более [°C] 75
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 2.5
Номинальное переменное напряжение частотой 50 Гц [кВ] 0.66
Номинальное постоянное напряжение [кВ] 1
Радиус изгиба кабелей [наружных диаметров] 10
Растягивающее усилие кабелей на 1 кв.мм. суммарного сечения всех жил, не более [Н] 19.6
Строительная длина, не менее [м] 125
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Электрическое сопротивление изоляции, не менее [МОм*км] 50
Количество и сечение жил, шт х кв.мм Масса кабеля, кг/км Наружный диаметр, мм
3x95 4200 48,6
3x120 5100 52,4
3x150 6400 58,2
3x95+1x25 5200 53,3
3x95+1x50 5200 53,3
3x120+1x35 6500 57,8
3x120+1x70 6500 57,8
3x150+1x50 7800 64,8
3x150+1x70 7800 64,8
