Кабели и провода силовые гибкие до 1 кВ КПГ

Кабельная продукция / Кабели и провода силовые гибкие до 1 кВ

КПГ

Стандарт
ТУ 16.К73.05-93
Код ОКП
35 4441
КПГ

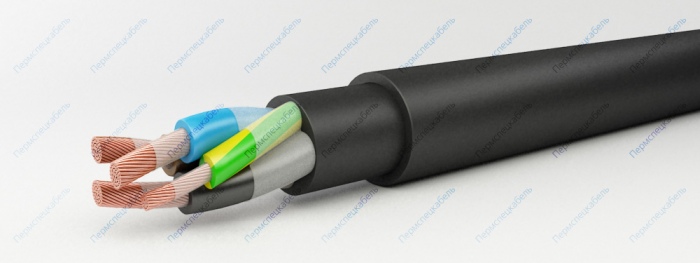

Элементы конструкции

  1. Токопроводящая жила скрученная из медных или медных лужёных проволок (класс 5)
  2. Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э
  3. Изоляция из резины типа РТИ-1 или РТИ-2-ХЛ на основе натурального и бутадиенового каучуков. Маркировка жил:
    • цифровая: 1, 2, 3, 4, 5, жила заземления – 0
    • цветовая: голубой, черный, коричневый, жила заземления – зелёно-жёлтая
  4. Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э
  5. Оболочка из резины типа РШ-1 на основе изопренового и бутадиенового каучуков

Область применения

Силовые кабели повышенной гибкости предназначены для присоединения передвижных механизмов к электрическим сетям на номинальное переменное напряжение 660 В частоты до 400 Гц или постоянное напряжение 1000 В.

Кабели предназначены для эксплуатации на суше, реках и озёрах в макроклиматических районах с умеренным климатом. Кабели предназначены для эксплуатации на открытом воздухе и в помещениях. Устойчивы к воздействию солнечного излучения.

Срок службы – 4 года.

Строительная длина, не менее [м]
сечение основных жил до 35 кв.мм 150
сечение основных жил 50-120 кв.мм 125
сечение основных жил 150 кв.мм и выше 100

Гарантийный срок эксплуатации [месяц] 6
Длительно допустимая температура на жиле, не более [°C] 75
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 2.5
Номинальное переменное напряжение частотой 50 Гц [кВ] 0.66
Номинальное постоянное напряжение [кВ] 1
Радиус изгиба кабелей [наружных диаметров] 5
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Электрическое сопротивление изоляции, не менее [МОм*км] 50
Количество и сечение жил, шт х кв.мм Масса кабеля, кг/км Наружный диаметр, мм
2x0,75 80 8,2
2x1,0 90 8,5
2x1,5 110 9,4
2x2,5 170 11,2
2x4,0 250 13,5
2x6,0 340 15,5
2x10 600 20,7
2x16 810 23,7
2x25 1180 28,4
2x35 1500 31,2
2x50 2150 37,4
2x70 2850 42,2
2x0,75+1x0,75 100 8,8
2x1,0+1x1,0 115 9,1
2x1,5+1x1,5 145 10,1
2x2,5+1x2,5 210 12
2x4,0+1x4,0 310 14,5
2x6,0+1x6,0 420 16,5
2x10+1x10 750 22,2
2x16+1x16 1030 25,4
2x25+1x25 1500 30,4
2x35+1x35 1980 34
2x50+1x50 2700 39,5
2x70+1x70 3600 44,7
3x0,75+1x0,75 130 9,8
3x1,0+1x1,0 140 10,1
3x1,5+1x1,5 180 11,1
3x2,5+1x2,5 260 13,2
3x4,0+1x4,0 390 16
3x6,0+1x6,0 530 18
3x10+1x10 940 24,1
3x16+1x16 1280 27,8
3x25+1x25 1910 33,7
3x35+1x35 2570 39,6
3x50+1x50 3500 45,4
3x70+1x70 4600 50,1
