Кабели и провода силовые гибкие до 1 кВ КОГ1-ХЛ

Кабельная продукция / Кабели и провода силовые гибкие до 1 кВ

КОГ1-ХЛ

Стандарт
ТУ 16.К73.03-97
Код ОКП
35 4645
КОГ1-ХЛ

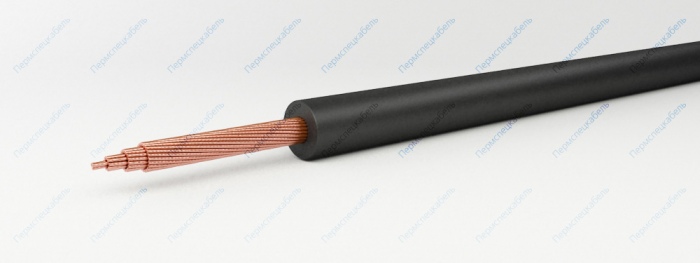

Элементы конструкции

  1. Токопроводящая жила скрученная из медных или медных лужёных проволок (класс 5)
  2. Изоляционно-шланговая оболочка из резины типа РТИШМ на основе натурального и бутадиенового каучуков

Область применения

Силовые кабели особо гибкие предназначены для соединения при дуговой сварке электродержателей, автоматических и полуавтоматических сварочных установок, а также для ручной электродуговой сварки с источником на номинальное переменное напряжение 220 В частоты 50 Гц или постоянное напряжение 700 В.

Кабели предназначены для эксплуатации на суше, реках и озёрах в макроклиматических районах с холодным климатом. Кабели предназначены для эксплуатации на открытом воздухе, навесом, в закрытых помещениях, а также в помещениях с повышенной влажностью воздуха (в том числе шахтах, подвалах, судовых и корабельных помещениях), в которых возможно длительное наличие или частая конденсация влаги на стенах и потолке. Кабели устойчивы к воздействию солнечного излучения. Кабели не распространяют горение.

Срок службы кабелей — 4 года.

Испытательное переменное напряжение частотой 50 Гц в течение 5 мин, [В]
для сечений от 16 до 35 кв.мм. 10000
для сечений от 50 до 70 кв.мм. 12500
для сечений от 95 до 120 кв.мм. 14000
для сечения 150 кв.мм. 17000

Многократные изгибы кабеля на угол ± 1 рад, при радиусе изгиба 50 мм и растягивающем усилии 98 Н, [число циклов изгибов]
сечений от 16 до 35 кв.мм. 12000
сечений от 50 до 150 кв.мм. 10000

Гарантийный срок эксплуатации [месяц] 6
Длительно допустимая температура нагрева жил при температуре окружающей среды 25°C [°C] 75
Номинальное переменное напряжение частотой 50 Гц [кВ] 0.22
Номинальное постоянное напряжение [кВ] 0.7
Радиус изгиба кабелей [наружных диаметров] 3
Растягивающее усилие кабелей на 1 кв.мм. суммарного сечения всех жил, не более [Н] 19.6
Строительная длина, не менее [м] 100
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -60
Электрическое сопротивление изоляции, не менее [МОм*км] 50
Количество и сечение жил, шт х кв.мм Масса кабеля, кг/км Наружный диаметр, мм
1x16 237 10,2
1x25 332 11,9
1x35 445 13,9
1x50 612 15,8
1x70 844 17,8
1x95 1122 20
1x120 1422 22,8
1x150 1640 25
