Кабели и провода силовые гибкие до 1 кВ КГН

Кабельная продукция / Кабели и провода силовые гибкие до 1 кВ

КГН

Стандарт
ТУ 16.К73.05-93
Код ОКП
35 4441

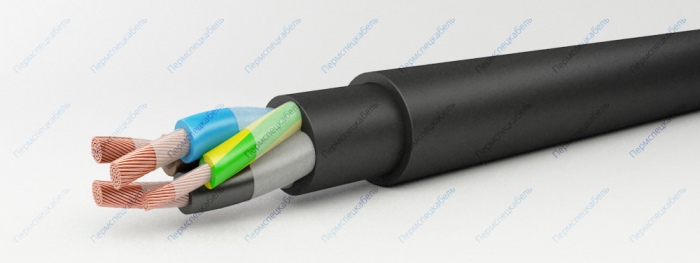

КГН

Элементы конструкции

  1. Токопроводящая жила скрученная из медных или медных лужёных проволок (класс 5)
  2. Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э
  3. Изоляция из резины типа РТИ-1 на основе натурального и бутадиенового каучуков. Маркировка жил:
    • цифровая: 1, 2, 3, 4, 5, жила заземления – 0
    • цветовая: голубой, черный, коричневый, жила заземления – зелёно-жёлтая
  4. Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э
  5. Оболочка из маслостойкой резины не распространяющей горение типа РШН-1 на основе полихлоропрена

Область применения

Силовые гибкие кабели предназначены для присоединения передвижных механизмов к электрическим сетям на номинальное переменное напряжение 660 В частоты до 400 Гц или постоянное напряжение 1000 В.

Кабели предназначены для эксплуатации на суше, реках и озёрах в макроклиматических районах с умеренным климатом. В закрытых помещениях с естественной вентиляцией при отсутствии воздействия атмосферных осадков и солнечного излучения, а также в помещениях с повышенной влажностью воздуха (в том числе шахтах, подвалах, судовых и корабельных помещениях), в которых возможно длительное наличие или частая конденсация влаги на стенах и потолке.

Устойчивы к воздействию смазочных масел, а также дезинфицирующих и агрессивных веществ, употребляемых в сельском хозяйстве. Не распространяют горение.

Срок службы – 2,5 года.

Строительная длина, не менее [м]
сечение основных жил до 35 кв.мм 150
сечение основных жил 50-120 кв.мм 125
сечение основных жил 150 кв.мм и выше 100

Гарантийный срок эксплуатации [месяц] 6
Длительно допустимая температура на жиле, не более [°C] 75
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 2.5
Номинальное переменное напряжение частотой 50 Гц [кВ] 0.66
Номинальное постоянное напряжение [кВ] 1
Радиус изгиба кабелей [наружных диаметров] 8
Растягивающее усилие кабелей на 1 кв.мм. суммарного сечения всех жил, не более [Н] 19.6
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -30
Электрическое сопротивление изоляции, не менее [МОм*км] 50
Количество и сечение жил, шт х кв.мм Масса кабеля, кг/км Наружный диаметр, мм
1x2,5 80 6,7
1x4,0 110 8
1x6,0 150 9
1x10 230 11,1
1x16 310 12,4
1x25 450 14,6
1x35 590 16,4
1x50 820 19
1x70 1090 21,5
1x95 1400 24,3
1x120 1730 27,7
2x0,75 90 8,2
2x1,0 100 8,5
2x1,5 130 9,4
2x2,5 190 11,2
2x4,0 280 13,5
2x6,0 380 15,5
2x10 680 21,1
2x16 920 23,7
2x25 1340 28,4
2x35 1680 31,2
2x50 2450 38
2x70 3170 42,2
2x95 4040 47,4
2x120 4800 50,7
2x0,75+1x0,75 110 8,9
2x1,0+1x1,0 125 9,1
2x1,5+1x1,5 160 10,1
2x2,5+1x1,5 220 11,8
2x4,0+1x2,5 310 13,9
2x6,0+1x4,0 440 16,3
2x10+1x6,0 740 21
2x16+1x6,0 1070 25
2x25+1x10 1550 30
2x35+1x10 1890 32,4
2x50+1x16 2600 37,9
2x70+1x25 3400 42,7
2x95+1x35 4500 48,6
2x120+1x35 5880 54,4
3x0,75 110 8,9
3x1,0 120 9,1
3x1,5 160 10,1
3x2,5 230 12
3x4,0 350 14,5
3x6,0 460 16,6
3x10 840 22,3
3x16 1130 25,4
3x25 1660 30,4
3x35 2150 34
3x50 2970 39,5
3x70 3930 44,7
3x95 5100 50,9
3x120 6150 54,4
3x0,75+1x0,75 140 9,9
3x1,0+1x1,0 160 10,1
3x1,5+1x1,5 200 11,1
3x2,5+1x1,5 280 13,2
3x4,0+1x2,5 400 15,5
3x6,0+1x4,0 560 18
3x10+1x6,0 950 23,5
3x16+1x6,0 1300 27,6
3x25+1x10 1950 33,1
3x35+1x10 2400 36,5
3x50+1x16 3400 42,4
3x70+1x25 4500 47,7
3x95+1x35 5890 54,5
3x120+1x35 7550 60,9
4x1,0 160 10,1
4x1,5 200 11,1
4x2,5 290 13,3
4x4,0 420 16
4x6,0 590 18,5
4x10 1000 24,4
4x16 1400 27,8
4x25 2100 33,7
4x35 2730 37,7
4x50 3700 43,8
4x70 5000 49,7
4x95 6500 56,6
5x1,0 190 11,1
5x1,5 240 12,2
5x2,5 350 14,6
5x4,0 530 17,8
5x6,0 720 20,2
5x10 1250 26,8
5x16 1700 30,9
5x25 2600 37,4
3x2,5+2x1,5 340 14,2
3x4,0+2x2,5 500 17,2
3x6,0+2x4,0 710 20,3
3x10+2x6,0 1100 25,5
3x16+2x6,0 1600 29,8
3x25+2x10 2300 35,9
3x35+2x10 3000 40,3
3x50+2x10 4000 43,5
3x70+2x10 4520 45,1
