    Кабели и провода силовые гибкие до 1 кВ КГ-ХЛ

    Кабельная продукция / Кабели и провода силовые гибкие до 1 кВ

    КГ-ХЛ

    Стандарт
    ТУ 16.К09-064-2004
    Код ОКП
    35 4400
    КГ-ХЛ

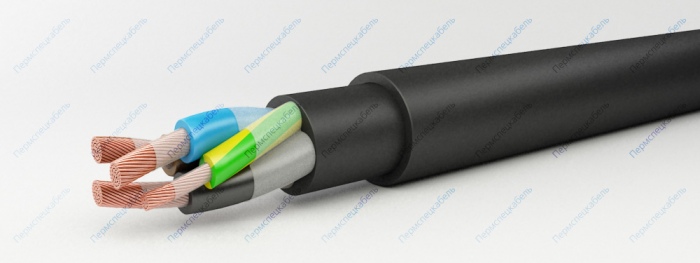

    Элементы конструкции

    1. Токопроводящая жила скрученная из медных или медных лужёных проволок (класс 5)
    2. Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э
    3. Изоляция из резины типа РТИ-1 или РТИ-2-ХЛ на основе натурального и бутадиенового каучуков. Маркировка жил:
      • цифровая: 1, 2, 3, 4, 5, жила заземления – 0
      • цветовая: голубой, черный, коричневый, жила заземления – зелёно-жёлтая
    4. Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э
    5. Оболочка из резины типа РШТ-2 и РТИШ-1 на основе изопренового и бутадиенового каучуков

    Область применения

    Силовые гибкие кабели предназначены для присоединения передвижных механизмов к электрическим сетям на номинальное переменное напряжение 660 В частотой до 400 Гц или постоянное напряжение 1000 В.

    Предназначены для эксплуатации на суше, реках и озёрах в макроклиматических районах с умеренным, холодным (КГ-ХЛ) и тропическим (КГ-Т) климатом, на открытом воздухе и в помещениях.

    Устойчивы к воздействию солнечного излучения. Кабели марки КГ-Т стойки к поражению плесневыми грибами. Срок службы — 4 года.

    Многократные перегибы кабеля через систему роликов

    Диаметр роликов Растягивающая нагрузка Сечение основных жил Число циклов перегибов
    120 мм 15 Н 2,5 кв.мм 30 000
    200 мм 20 Н 4,0 кв.мм 30 000

    Многократные изгибы кабеля на угол ±П/2 рад при растягивающем усилии 49 Н

    Диаметр роликов Сечение основных жил Число циклов изгибов
    200 мм от 6,0 до 16 кв.мм 90 000
    200 мм от 25 до 50 кв.мм 60 000
    400* мм от 70 до 120 кв.мм 40 000

    * для одножильных кабелей диаметр ролика должен быть не более 200 мм.

    Гарантийный срок эксплуатации [месяц] 6
    Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 2.5
    Максимальная рабочая температура жилы [°С] 75
    Номинальное переменное напряжение частотой 50 Гц [кВ] 0.66
    Номинальное постоянное напряжение [кВ] 1
    Радиус изгиба кабелей [наружных диаметров] 8
    Растягивающее усилие кабелей на 1 кв.мм. суммарного сечения всех жил, не более [Н] 19.6
    Строительная длина, не менее [м] 150
    Температура окружающей среды, верхний предел [°C] +50
    Температура окружающей среды, нижний предел [°C] -60
    Электрическое сопротивление изоляции, не менее [МОм*км] 50
    Количество и сечение жил, шт х кв.мм Масса кабеля, кг/км Наружный диаметр не более, мм
    1x2,5 80,0 6,7
    1x4,0 110,0 8,0
    1x6,0 150,0 9,0
    1x10 230,0 11,1
    1x16 310,0 12,4
    1x25 450,0 14,6
    1x35 590,0 16,4
    1x50 820,0 19,0
    1x70 1090,0 21,5
    1x95 1400,0 24,2
    1x120 1730,0 26,4
    2x0,75 90,0 8,2
    2x1,0 100,0 8,5
    2x1,5 130,0 9,4
    2x2,5 190,0 11,2
    2x4,0 280,0 13,5
    2x6,0 380,0 15,5
    2x10 680,0 21,2
    2x16 920,0 23,7
    2x25 1340,0 28,4
    2x35 1680,0 31,2
    2x50 2450,0 38,0
    2x70 3170,0 42,2
    2x95 4040,0 47,2
    2x120 4800,0 50,7
    2x0,75+1x0,75 110,0 8,8
    2x1,0+1x1,0 125,0 9,1
    2x1,5+1x1,5 160,0 10,1
    2x2,5+1x1,5 220,0 11,8
    2x4,0+1x2,5 310,0 13,9
    2x6,0+1x4,0 440,0 16,3
    2x10+1x6,0 740,0 21,0
    2x16+1x6,0 1070,0 25,0
    2x25+1x10 1550,0 30,0
    2x35+1x10 1890,0 32,4
    2x50+1x16 2600,0 37,9
    2x70+1x25 3400,0 42,7
    2x95+1x35 4400,0 47,8
    2x120+1x35 5800,0 54,4
    3x0,75 110,0 8,8
    3x1,0 120,0 9,1
    3x1,5 160,0 10,1
    3x2,5 230,0 12
    3x4,0 350,0 14,5
    3x6,0 460,0 16,6
    3x10 840,0 22,2
    3x16 1130,0 25,4
    3x25 1660,0 30,4
    3x35 2150,0 34,0
    3x50 2970,0 39,5
    3x70 3930,0 44,7
    3x95 5100,0 50,6
    3x120 6150,0 54,4
    3x0,75+1x0,75 140,0 9,8
    3x1,0+1x1,0 160,0 10,1
    3x1,5+1x1,5 200,0 11,1
    3x2,5+1x1,5 280,0 13,2
    3x4,0+1x2,5 400,0 15,5
    3x6,0+1x4,0 560,0 18,0
    3x10+1x6,0 950,0 23,4
    3x16+1x6,0 1300,0 27,6
    3x25+1x10 1950,0 33,1
    3x35+1x10 2400,0 36,5
    3x50+1x16 3400,0 42,4
    3x70+1x25 4500,0 47,7
    3x95+1x35 5800,0 53,6
    3x120+1x35 7500,0 60,8
    4x1,0 160,0 10,1
    4x1,5 200,0 11,1
    4x2,5 290,0 13,2
    4x4,0 420,0 16,0
    4x6,0 590,0 18,4
    4x10 1000,0 24,3
    4x16 1400,0 27,8
    4x25 2100,0 33,7
    4x35 2730,0 37,7
    4x50 3700,0 43,8
    4x70 5000,0 49,7
    4x95 6500,0 56,6
    5x1,0 190,0 11,1
    5x1,5 240,0 12,2
    5x2,5 350,0 14,5
    5x4,0 530,0 17,8
    5x6,0 720,0 20,5
    5x10 1250,0 26,8
    5x16 1700,0 30,9
    5x25 2600,0 37,4
    3x2,5+2x1,5 340,0 14,2
    3x4,0+2x2,5 500,0 17,2
    3x6,0+2x4,0 710,0 20,3
    3x10+2x6,0 1100,0 25,5
    3x16+2x6,0 1600,0 29,8
    3x25+2x10 2300,0 35,9
    3x35+2x10 3000,0 40,3
    3x50+2x10 4000,0 46,5
    3x70+2x10 4900,0 51,6
