    Кабели силовые с изоляцией из СПЭ на напряжение 1 кВ ПВБВНГ-LS

    Кабельная продукция / Кабели силовые с изоляцией из СПЭ на напряжение 1 кВ

    ПВБВНГ-LS

    Стандарт
    ТУ 16.К71-090-2002
    Код ОКП
    35 3781 0700
    ПВБВНГ-LS

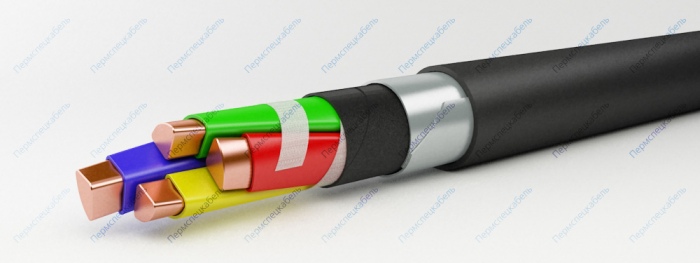

    Элементы конструкции

    1. Токопроводящая жила из меди
      • Количество жил — 1. Сечение жил: от 50 до 240 мм2 (однопроволочная жила - ОЖ), от 16 до 625 мм2 (многопроволочная жила)
      • Количество жил — 3, 4, 5. Сечение жил: от 2,5 до 240 мм2 (однопроволочная жила - ОЖ), от 16 до 240 мм2 (многопроволочная жила)
    2. Изоляция из сшитого полиэтилена (цветовая маркировка жил)
    3. Скрепляющая обмотка (для кабелей сечением 50мм2 и выше)
    4. Внутренняя оболочка или разделительный слой из ПВХ пластиката пониженной пожароопасности
    5. Броня из двух стальных оцинкованных лент
    6. Наружняя оболочка из ПВХ пластиката пониженной пожароопасности

    Область применения

    Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ частоты 50Гц.

    Кабели изготавливаются для эксплуатации в районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м. над уровнем моря.

    Кабели применяются для прокладки:

    • в земле (траншеях) с низкой, средней или высокой коррозионной активностью, с наличием или отсутствием блуждающих токов, и если в процессе эксплуатации кабели не подвергаются значительным растягивающим усилиям
    • в воздухе при наличии опасности механических повреждений в ходе эксплуатации
    • для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью

    Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Кабели не распространяют горение при прокладке в пучках (нормы МЭК 60332-3 категории А и В). Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +130°С и продолжительность работы в аварийном режиме не должна быть более 6 часов в сутки.

    Срок службы кабелей — 30 лет.

    Строительная длина, не менее [м]
    сечение основных жил 16 кв.мм. 450
    сечение основных жил 25-70 кв.мм. 300
    сечение основных жил 95 кв.мм. и выше 200

    Влажность воздуха при 35° C [%] 98
    Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] 3.5
    Максимальная рабочая температура жилы [°С] 90
    Максимальное переменное напряжение частоты 50 Гц [кВ] 1.2
    Монтаж при температуре, не ниже [°C] -15
    Номинальное переменное напряжение частотой 50 Гц [кВ] 1.0
    Радиус изгиба кабелей [наружных диаметров] 7.5
    Сопротивление изоляции при температуре +90° С, не менее [МОм х км] 50
    Температура окружающей среды, верхний предел [°C] +50
    Температура окружающей среды, нижний предел [°C] -30
    Температура токопроводящих жил при коротком замыкании, 4 сек [°С] 250
    Количество и сечение жил, шт х кв.мм Масса кабеля, кг/км Наружный диаметр, мм
    1х50 836 17,95
    1х70 1096 20
    1х95 1374 21,8
    1х120 1643 23,5
    1х150 2000 25,9
    1х185 2403 28,16
    1х240 3023 31,08
    1х300 3673 33,73
    1х400 4578 37,2
    1х500 5700 41,16
    1х625 7108 45,51
    4х2,5 390 14,3
    4х4 477 15,4
    4х6 583 16,6
    4х10 783 18,5
    4x16 ож 1103 21,31
    4x25 ож 1580 25,43
    4x35 ож 1997 27,78
    4x50 ож 2560 31,1
    4x70 3445 33,99
    4x95 4536 38,17
    4x120 5559 41,49
    4x150 6748 45,3
    4x185 8285 49,54
    4x240 10529 54,41
