Кабели силовые с пропитанной бумажной изоляцией ААБЛГ-6

Кабельная продукция / Кабели силовые с пропитанной бумажной изоляцией

ААБЛГ-6

Стандарт
ГОСТ 18410-73, ТУ 16.К71-269-97, ТУ 16. К09-143-2004
Код ОКП
35 3611 0400, 35 3613 0400, 35 3614 0400, 35 3633 4000, 35 3634 4000
ААБЛГ-6

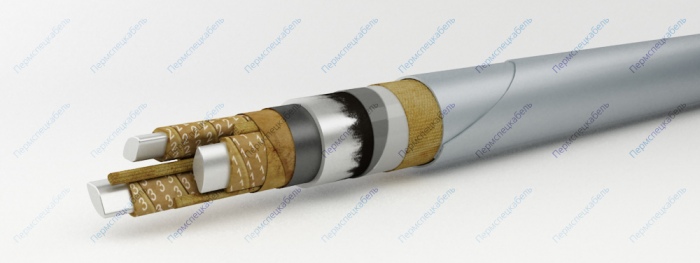

Элементы конструкции

  1. Алюминиевая токопроводящая жила:
    • однопроволочная (класс 1) сечением 25-240 кв. мм
    • многопроволочная (класс 1 или 2) сечением 70-800 кв. мм
  2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом. Маркировка жил:
    • цифровая: 1, 2, 3, 4
    • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная
  3. Заполнение из бумажных жгутов
  4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом
  5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более
  6. Алюминиевая оболочка
  7. Подушка из битума, пленки ПВХ и крепированной бумаги
  8. Броня из стальных или стальных оцинкованных лент

Область применения

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц. Кабели с двумя медными контрольными жилами сечением 1,5 кв.мм предназначены для сетей электрофицированного транспорта.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации на открытом воздухе, в сухих помещениях, в сырых, частично затапливаемых помещениях со слабой, средней и высокой коррозионной активностью, а также каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, на технологических эстакадах и по мостам, при наличии опасности механических повреждений в ходе эксплуатации. Кабели применяются для прокладки в пожароопасных помещениях и взрывоопасных зонах класса В-Iб, В-IIа. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели с нестекающим изоляционным пропиточным составом (ЦААБлГ) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней. Кабели могут использоваться в местах подверженных вибрации.

Срок службы кабелей — не менее 30 лет.

Сечение жил, кв. мм Строительная длина, м
до 70 300-450
95 и 120 250-400
150 и более 200-350

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 54
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 17
Максимальная рабочая температура жилы при перегрузке [°С] 90
Максимальная рабочая температура жилы [°С] 65
Монтаж при температуре, не ниже [°C] 0
Номинальное переменное напряжение частотой 50 Гц [кВ] 6
Номинальное постоянное напряжение [кВ] 15
Радиус изгиба кабелей [наружных диаметров] 25
Разность уровней, не более [м] 20
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании, 1 сек [°С] 200
Электрическое сопротивление изоляции, не менее [МОм*км] 200
Количество и сечение жил, шт х кв.мм Масса кабеля кг/км Наружный диаметр мм
3х50 ож 1993 35
3з70 ож 2343 37,7
3х70 2455 39,1
3х95 ож 2730 40,6
3х95 2898 42,4
3х120 ож 3095 43,1
3х120 3287 45,1
3х150 ож 3464 45,4
3х150 3718 47,8
3х185 ож 3957 48,4
3х185 4280 51,1
3х240 ож 4785 52,8
3х240 5133 55,8
