    Кабели силовые с изоляцией из СПЭ на напряжение 1 кВ АПВВГ

    Кабельная продукция / Кабели силовые с изоляцией из СПЭ на напряжение 1 кВ

    АПВВГ

    Стандарт
    ГОСТ 16442-80
    Код ОКП
    35 3781 5400, 35 3781 5600
    АПВВГ

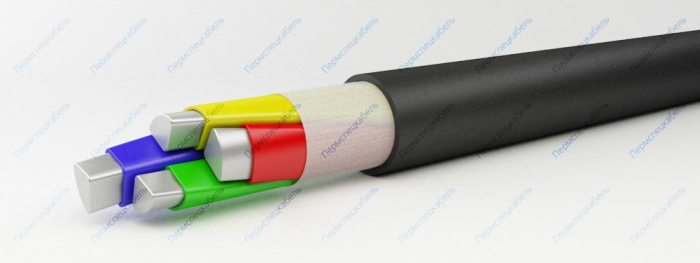

    Элементы конструкции

    1. Токопроводящая жила из алюминия
      • Количество жил — 1, 2, 3, 4. Сечение жил: от 2,5 до 240 мм2 (однопроволочная жила - ОЖ), от 25 до 240 мм2 (многопроволочная жила)
      • Количество жил — 5. Сечение жил: от 2,5 до 35 мм2 (однопроволочная жила - ОЖ), от 25 до 35 мм2 (многопроволочная жила)
    2. Изоляция из сшитого полиэтилена (цветовая маркировка жил)
    3. Скрепляющая обмотка (для кабелей сечением 50 мм2 и выше)
    4. Оболочка из ПВХ пластиката

    Область применения

    Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.

    Кабели изготавливаются для эксплуатации в районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м над уровнем моря. Кабели применяются для прокладки:

    • в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации
    • для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью
    • для прокладки на специальных кабельных эстакадах, по мостам и в блоках

    Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Небронированные кабели могут использоваться в местах подверженных вибрации. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +130°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.

    Срок службы кабелей — 30 лет.

    Строительная длина, не менее [м]
    сечение основных жил 16 кв.мм. 450
    сечение основных жил 25-70 кв.мм. 300
    сечение основных жил 95 кв.мм. и выше 200

    Влажность воздуха при 35° C [%] 98
    Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] 3.5
    Максимальная рабочая температура жилы [°С] 90
    Максимальное переменное напряжение частоты 50 Гц [кВ] 1.2
    Монтаж при температуре, не ниже [°C] -15
    Номинальное переменное напряжение частотой 50 Гц [кВ] 1.0
    Радиус изгиба многожильных кабелей, не менее [наружных диаметров] 7.5
    Радиус изгиба одножильных кабелей, не менее [наружных диаметров] 10
    Сопротивление изоляции при температуре +90° С, не менее [МОм х км] 50
    Температура окружающей среды, верхний предел [°C] +50
    Температура окружающей среды, нижний предел [°C] -50
    Температура токопроводящих жил при коротком замыкании, 4 сек [°С] 250
    Количество и сечение жил, шт х кв.мм Масса кабеля кг/км Наружный диаметр мм
    3х4+1х2,5 ож 135 11,8
    3х6+1х4 ож 167 13
    3x10+1x6 ож 220 14,8
    3x16+1х10 ож 300 17
    3x25+1х16 ож 451 20,4
    3x35+1х16 ож 548 22
    3x50+1х25 ож 746 26
    3x50+1х25 ож 740 24,4
    3х70+1х35 ож 974 27,7
    3х95+1х50 ож 1256 32,2
    3х120+1х70 ож 1603 35
    3х150+1х70 ож 1878 38,2
    3х185+1х95 ож 2338 42,5
    3х240+1х120 ож 3013 47,6
    3x70+1x35 1036 29,5
    3x95+1x50 1341 33,1
    3x120+1x70 1700 37,7
    3x150+1x70 2030 41,8
    3x185+1x95 2565 47
    3x240+1x120 3265 52,2
    4х2,5 ож 112 10,7
    4х4 ож 141 11,8
    4х6 ож 173 13
    4x10 ож 232 14,8
    4x16 ож 317 17
    4x25 ож 489 21,2
    4x35 ож 641 23,9
    4x50 ож 821 27
    4x50 ож 813 25,6
    4x70 ож 1093 28,9
    4x95 ож 1408 32,2
    4x120 ож 1764 35,6
    4x150 ож 2111 38,8
    4x185 ож 2621 42,7
    4x240 ож 3403 48,6
    4x70 1142 29,9
    4x95 1481 33,6
    4x120 1851 37
    4x150 2270 41,3
    4x185 2846 45,7
    4x240 3603 51,1
