    Кабели силовые с изоляцией из СПЭ на напряжение 1 кВ АПВББШП (г)

    Кабельная продукция / Кабели силовые с изоляцией из СПЭ на напряжение 1 кВ

    АПВББШП (г)

    Стандарт
    ТУ 16.К71-277-98
    Код ОКП
    35 3381 0800

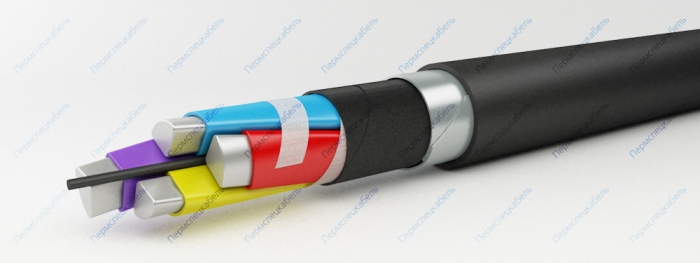

    АПВББШП (г)

    Элементы конструкции

    1. Токопроводящая жила из алюминия, количество жил: 3+1, 4, 5. Сечение жил:
      • от 4 до 240 мм2 (однопроволочная жила - ОЖ)
      • от 16 до 240 мм2 (многопроволочная жила)
    2. Изоляция из сшитого полиэтилена (цветовая маркировка жил)
    3. Сердечник из водоблокирующей нити
    4. Обмотка водоблокирующей лентой
    5. Поясная изоляция из полиэтилена или ПВХ пластиката
    6. Броня из двух стальных оцинкованных лент
    7. Защитный шланг из полиэтилена

    Область применения

    Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ частоты 50Гц.

    Кабели изготавливаются для эксплуатации в районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м. над уровнем моря.

    Кабели применяются для прокладки:

    • в земле (траншеях) с низкой, средней или высокой коррозионной активностью, с наличием или отсутствием блуждающих токов, и если в процессе эксплуатации кабели не подвергаются значительным растягивающим усилиям
    • в грунтах с повышенной влажностью
    • в воде

    Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +130°С и продолжительность работы в аварийном режиме не должна быть более 6 часов в сутки.

    Срок службы кабелей — 30 лет.

    Строительная длина, не менее [м]
    сечение основных жил 16 кв.мм. 450
    сечение основных жил 25-70 кв.мм. 300
    сечение основных жил 95 кв.мм. и выше 200

    Влажность воздуха при 35° C [%] 98
    Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] 3.5
    Максимальная рабочая температура жилы [°С] 90
    Максимальное переменное напряжение частоты 50 Гц [кВ] 1.2
    Монтаж при температуре, не ниже [°C] -20
    Номинальное переменное напряжение частотой 50 Гц [кВ] 1.0
    Радиус изгиба кабелей [наружных диаметров] 7.5
    Сопротивление изоляции при температуре +90° С, не менее [МОм х км] 50
    Температура окружающей среды, верхний предел [°C] +50
    Температура окружающей среды, нижний предел [°C] -60
    Температура токопроводящих жил при коротком замыкании, 4 сек [°С] 250
    Количество и сечение жил, шт х кв.мм Масса кабеля, кг/км Наружный диаметр, мм
    4х4 421 16,2
    4х6 486 17,4
    4х10 600 19,4
    4х16 807 23,1
    4х25 1089 27,4
    4х35 1318 30,2
    4х50 1715 35,1
    4x70 1384 28,5
    4x95 1771 31,7
    4x120 2140 35,9
    4x150 2563 39,4
    4x185 3054 43,4
    4x240 3804 47,7
    5х4 482 17,3
    5х6 538 18,6
    5х10 667 20,8
    5х16 912 25,2
    5х25 1227 29,7
    5х35 1488 32,9
    5х50 2141 33
    5х70 2037 37,2
    5х95 2525 41,4
    5х120 3054 45,4
    5х150 3667 49,4
    5х185 4375 53,8
    5х240 5454 60,2
