    Кабели силовые с изоляцией из СПЭ на напряжение 1 кВ АПВББШВ

    Кабельная продукция / Кабели силовые с изоляцией из СПЭ на напряжение 1 кВ

    АПВББШВ

    Стандарт
    ГОСТ 16442-80
    Код ОКП
    35 3781 7000
    АПВББШВ

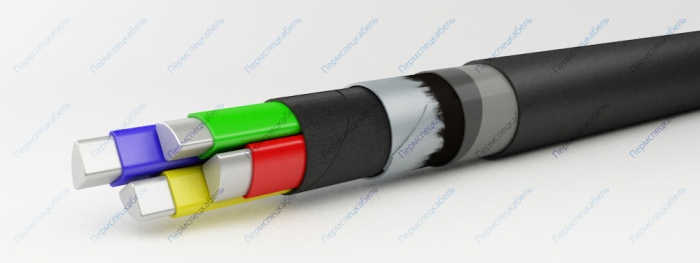

    Элементы конструкции

    1. Токопроводящая жила из алюминия, количество жил - 2, 3, 4:
      • от 6 до 240 мм2 (однопроволочная жила - ОЖ)
      • от 25 до 240 мм2 (многопроволочная жила)
    2. Изоляция из сшитого полиэтилена (цветовая маркировка жил)
    3. Поясная изоляция из ПВХ лент (для кабелей сечением 50 мм2 и выше)
    4. Броня из двух стальных лент
    5. Битум
    6. Обмотка из полиэтилентерефталантной пленки
    7. Защитный шланг из ПВХ пластиката

    Область применения

    Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.

    Кабели изготавливаются для эксплуатации в районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м. над уровнем моря. Кабели применяются для прокладки:

    • в земле (траншеях) с низкой, средней или высокой коррозионной активностью, с наличием или отсутствием блуждающих токов, и если в процессе эксплуатации кабели не подвергаются значительным растягивающим усилиям
    • в воздухе при наличии опасности механических повреждений в ходе эксплуатации
    • для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью

    Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +130°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.

    Срок службы кабелей — 30 лет.

    Строительная длина, не менее [м]
    сечение основных жил 16 кв.мм. 450
    сечение основных жил 25-70 кв.мм. 300
    сечение основных жил 95 кв.мм. и выше 200

    Влажность воздуха при 35° C [%] 98
    Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] 3.5
    Максимальная рабочая температура жилы [°С] 90
    Максимальное переменное напряжение частоты 50 Гц [кВ] 1.2
    Монтаж при температуре, не ниже [°C] -15
    Номинальное переменное напряжение частотой 50 Гц [кВ] 1.0
    Радиус изгиба кабелей [наружных диаметров] 7.5
    Сопротивление изоляции при температуре +90° С, не менее [МОм х км] 50
    Температура окружающей среды, верхний предел [°C] +50
    Температура окружающей среды, нижний предел [°C] -50
    Температура токопроводящих жил при коротком замыкании, 4 сек [°С] 250
    Количество и сечение жил, шт х кв.мм Масса кабеля кг/км Наружный диаметр мм
    3x10+1x6 ож 508 19,5
    3x16+1x10 ож 628 21,7
    3x25+1x16 ож 815 24,7
    3x35+1x16 ож 983 26,7
    3x50+1x25 ож 122 30,3
    3x50+1x25 ож 1125 28,1
    3x70+1x35 ож 1422 31,4
    3x95+1x50 ож 1761 34,9
    3x120+1x70 ож 2168 38,7
    3x150+1x70 ож 2495 41,8
    3x185+1x95 ож 3070 46,6
    3x240+1x120 ож 3786 51,2
    3x70+1x35 1530 33,2
    3x95+1x50 1932 37,2
    3x120+1x70 2322 41,3
    3x150+1x70 2708 44,8
    3x185+1x95 3328 50
    3x240+1x120 4130 55,5
    4х6 ож 470 18,2
    4x10 ож 520 19,5
    4x16 ож 645 21,7
    4x25 ож 865 25,4
    4x35 ож 1081 28,2
    4x50 ож 1313 31,3
    4x50 ож 1221 29,3
    4x70 ож 1554 32,6
    4x95 ож 1954 36,3
    4x120 ож 2329 39,2
    4x150 ож 2740 42,4
    4x185 ож 3343 46,7
    4x240 ож 4177 52,2
    4x70 1644 33,7
    4x95 2080 37,8
    4x120 2471 40,7
    4x150 2945 44,3
    4x185 3595 48,7
    4x240 4444 54,2
