Кабели силовые с ПВХ изоляцией ВПБШВ-1

Кабельная продукция / Кабели силовые с ПВХ изоляцией

ВПБШВ-1

Стандарт
ГОСТ 16442-80, МЭК 502, ТТ
ВПБШВ-1

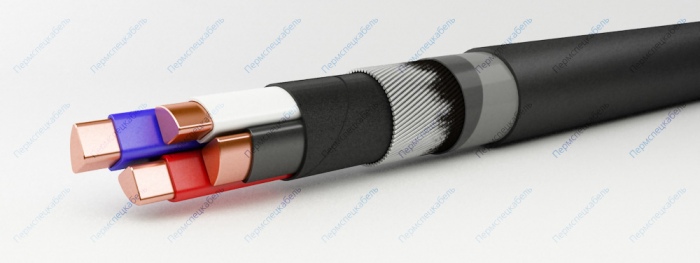

Элементы конструкции

  1. Медная токопроводящая жила
    • однопроволочная (класс 1) сечением 6,0-50 кв.мм -”ож”
    • многопроволочная (класс 2) сечением 50-240 кв.мм
  2. Изоляция из ПВХ пластиката, маркировка жил
    • цветовая: белая или жёлтая, синяя или зелёная, красная или малиновая, коричневая или чёрная
    • цифровая для кабелей сечением 70 кв.мм и выше: 1, 2, 3, 4, 0
  3. Поясная изоляция из ПВХ лент
  4. Броня из стальных или стальных оцинкованных проволок
  5. Битум
  6. Обмотка из полиэтилентерефталатной плёнки
  7. Шланг из ПВХ пластиката

Область применения

Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.

Кабели изготавливаются для эксплуатации в районах с умеренным, холодным и тропическим климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м над уровнем моря.

Кабели применяются для прокладки:

  • в земле (траншеях) с низкой, средней или высокой коррозионной активностью, с наличием или отсутствием блуждающих токов, и если в процессе эксплуатации кабели не подвергаются значительным растягивающим усилиям
  • в воздухе при наличии опасности механических повреждений в ходе эксплуатации
  • в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью
  • в пожароопасных помещениях
  • во взрывоопасных зонах класса B-I, B-Iа, B-Iб, B-Iг, В-II, В-IIа

Предназначены для вертикальных, наклонных и горизонтальных трасс. Не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). В тропическом климатическом исполнении (индекс «-Т») устойчивы к воздействию плесневых грибов. Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С с продолжительностью работы не более 8 часов в сутки и не более 1000 часов за срок службы.

Срок службы кабелей — 30 лет.

Строительная длина, не менее [м]
сечение основных жил 6,0-16 кв.мм. 450
сечение основных жил 25-70 кв.мм. 300
сечение основных жил 95 кв.мм. и выше 200

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 60
Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] 3.5
Максимальная рабочая температура жилы [°С] 70
Максимальное переменное напряжение частоты 50 Гц [кВ] 1.2
Монтаж при температуре, не ниже [°C] -15
Номинальное переменное напряжение частотой 50 Гц [кВ] 1.0
Радиус изгиба кабелей [наружных диаметров] 7.5
Сопротивление изоляции при температуре +70° С, не менее [МОм х км] 0.005
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании, 4 сек [°С] 160
