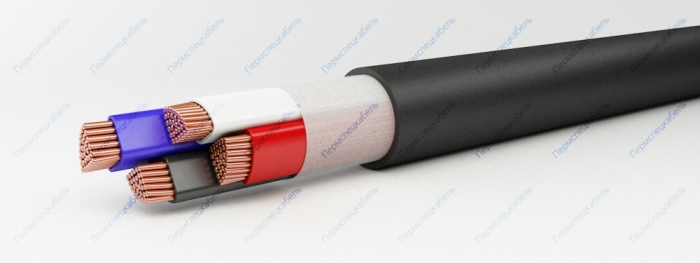

Кабели силовые с ПВХ изоляцией ВВГНГ-LS-1

Элементы конструкции

1. Медная токопроводящая жила
   • однопроволочная (класс 1) сечением 1,5-50 кв.мм-”ож”
   • многопроволочная (класс 2) сечением 50-240 кв.мм
2. Изоляция из ПВХ композиции пониженной пожароопасности, маркировка жил
   • цветовая
   • цифровая
3. Обмотка из нетканого полотна для многожильных кабелей с секторными жилами
4. Оболочка из ПВХ композиции пониженной пожароопасности

Область применения

Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках при переменном и постоянном напряжении 1,0 кВ. Климатическое исполнение В, категория размещения 5 по ГОСТ 15150-69.

Эксплуататируются в районах с умеренным, холодным и тропическим климатом, на суше, реках и озерах на высотах до 4300 м. над уровнем моря.

Прокладка:

• в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации
• для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью
• на специальных кабельных эстакадах, по мостам и в блоках
• в пожароопасных помещениях
• во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа
• кабели с медными жилами применяются для прокладки групповых осветительных сетей во взрывоопасных зонах класса В-Iа

Предназначены для вертикальных, наклонных и горизонтальных трасс. Небронированные кабели могут использоваться в местах подверженных вибрации. Не распространяют горение при прокладке в пучках (нормы ГОСТ Р МЭК 332-2 категории А). Кабели предназначены для эксплуатации в кабельных сооружениях и помещениях,В том числе для использования системах АЭС классов 2, 3, 4 по классификации ОПБ-88/97 (ПНАЭ Г-01-011-97). Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С с продолжительностью работы не более 8 часов в сутки и не более 1000 часов за срок службы.

Срок службы кабелей — 30 лет.
