    Кабели силовые с ПВХ изоляцией ВВГНГ-660

    Кабельная продукция / Кабели силовые с ПВХ изоляцией

    ВВГНГ-660

    Стандарт
    ТУ 16-705.426-86, МЭК 502
    Код ОКП
    35 2122 4500, 35 3371 3600

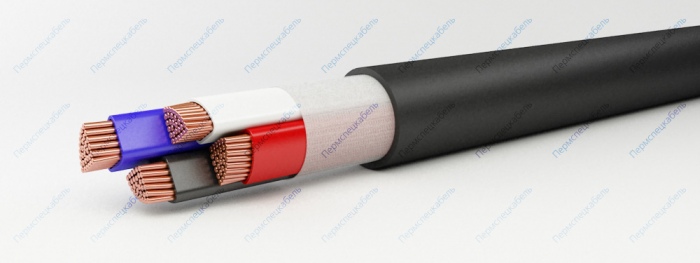

    ВВГНГ-660

    Элементы конструкции

    1. Медная токопроводящая жила
      • однопроволочная (класс 1) сечением 1,5-50 кв.мм-”ож”
      • многопроволочная (класс 2) сечением 50-240 кв.мм
    2. Изоляция из ПВХ пластиката, маркировка жил:
      • цветовая: белая или жёлтая, синяя или зелёная, красная или малиновая, коричневая или чёрная
      • цифровая для кабелей сечением 70 кв.мм и выше: 1, 2, 3, 4, 0
    3. Обмотка из нетканого полотна для многожильных кабелей сечением жил 16 кв.мм и выше
    4. Оболочка из ПВХ пластиката пониженной горючести

    Область применения

    Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ и 1,0 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.

    Кабели изготавливаются для эксплуатации в районах с умеренным, холодным и тропическим климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м. над уровнем моря.

    Кабели применяются для прокладки:

    • в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации
    • для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью
    • для прокладки на специальных кабельных эстакадах, по мостам и в блоках
    • для прокладки в пожароопасных помещениях
    • для прокладки во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа
    • кабели с медными жилами применяются для прокладки групповых осветительных сетей во взрывоопасных зонах класса В-Iа

    Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Небронированные кабели могут использоваться в местах подверженных вибрации. Кабели не распространяют горение при прокладке в пучках (нормы МЭК 60332-2 категории А и В). Кабели могут использоваться на атомных электростанциях. Кабели в тропическом климатическом исполнении (индекс «-Т») устойчивы к воздействию плесневых грибов. Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.

    Срок службы кабелей — 30 лет.

    Строительная длина, не менее [м]
    сечение основных жил 1,5-16 кв.мм. 450
    сечение основных жил 25-70 кв.мм. 300
    сечение основных жил 95 кв.мм. и выше 200

    Влажность воздуха при 35° C [%] 98
    Гарантийный срок эксплуатации [месяц] 60
    Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] 3.0
    Максимальная рабочая температура жилы [°С] 70
    Максимальное переменное напряжение частоты 50 Гц [кВ] 0.72
    Монтаж при температуре, не ниже [°C] -15
    Номинальное переменное напряжение частотой 50 Гц [кВ] 0.66
    Радиус изгиба многожильных кабелей, не менее [наружных диаметров] 7.5
    Радиус изгиба одножильных кабелей, не менее [наружных диаметров] 10
    Сопротивление изоляции при температуре +70° С, не менее [МОм х км] 0.005
    Температура окружающей среды, верхний предел [°C] +50
    Температура окружающей среды, нижний предел [°C] -50
    Температура токопроводящих жил при коротком замыкании, 4 сек [°С] 160
    Количество и сечение жил, шт. х кв. мм Масса, кг/км Наружный диаметр, мм
    1 х 1,5 37 4,7
    1 х 2,5 48 5
    1 х 4,0 67 5,7
    1 х 6,0 88 6,2
    1 х 10,0 136 7,4
    2 х 1,5 67 7,1
    2 х 2,5 89 7,8
    2 х 4,0 142 9,8
    2 х 6,0 186 10,8
    2 х 10,0 285 13,2
    3 х 1,5 86 7,5
    3 х 2,5 130 8,9
    3 х 4,0 188 10,3
    3 х 6,0 251 11,4
    3 х 10,0 392 14
    3 х 2,5+1 х 1,5 153 9,6
    3 х 4,0+1 х 2,5 220 11,2
    3 х 6,0+1 х 4,0 301 12,4
    3 х 10,0+1 х 6,0 458 14,8
    4 х 1,5 107 8,1
    4 х 2,5 161 9,6
    4 х 4,0 236 11,2
    4 х 6,0 320 12,4
    4 х 10,0 503 15,3
    5 х 1,5 146 9,4
    5 х 2,5 198 10,4
    5 х 4,0 293 12,3
    5 х 6,0 399 13,6
    5 х 10,0 631 16,8
