    Кабели силовые с ПВХ изоляцией ВВГНГ-1

    Кабельная продукция / Кабели силовые с ПВХ изоляцией

    ВВГНГ-1

    Стандарт
    ТУ 16-705.426-86, МЭК 502
    Код ОКП
    35 2122 4500, 35 3371 3600
    ВВГНГ-1

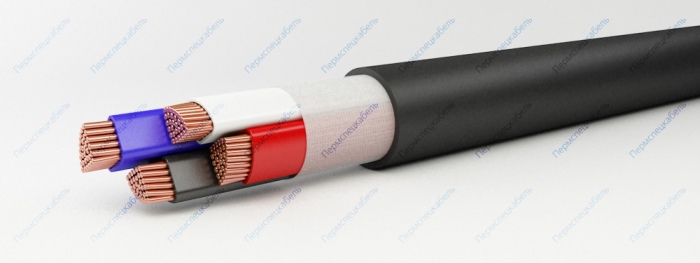

    Элементы конструкции

    1. Медная токопроводящая жила
      • однопроволочная (класс 1) сечением 1,5-50 кв.мм-”ож”
      • многопроволочная (класс 2) сечением 50-240 кв.мм
    2. Изоляция из ПВХ пластиката, маркировка жил:
      • цветовая: белая или жёлтая, синяя или зелёная, красная или малиновая, коричневая или чёрная
      • цифровая для кабелей сечением 70 кв.мм и выше: 1, 2, 3, 4, 0
    3. Обмотка из нетканого полотна для многожильных кабелей сечением жил 16 кв.мм и выше
    4. Оболочка из ПВХ пластиката пониженной горючести

    Область применения

    Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ и 1,0 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.

    Кабели изготавливаются для эксплуатации в районах с умеренным, холодным и тропическим климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м. над уровнем моря.

    Кабели применяются для прокладки:

    • в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации
    • для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью
    • для прокладки на специальных кабельных эстакадах, по мостам и в блоках
    • для прокладки в пожароопасных помещениях
    • для прокладки во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа
    • кабели с медными жилами применяются для прокладки групповых осветительных сетей во взрывоопасных зонах класса В-Iа

    Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Небронированные кабели могут использоваться в местах подверженных вибрации. Кабели не распространяют горение при прокладке в пучках (нормы МЭК 60332-2 категории А и В). Кабели могут использоваться на атомных электростанциях. Кабели в тропическом климатическом исполнении (индекс «-Т») устойчивы к воздействию плесневых грибов. Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.

    Срок службы кабелей — 30 лет.

    Строительная длина, не менее [м]
    сечение основных жил 1,5-16 кв.мм. 450
    сечение основных жил 25-70 кв.мм. 300
    сечение основных жил 95 кв.мм. и выше 200

    Влажность воздуха при 35° C [%] 98
    Гарантийный срок эксплуатации [месяц] 60
    Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] 3.5
    Максимальная рабочая температура жилы [°С] 70
    Максимальное переменное напряжение частоты 50 Гц [кВ] 1.2
    Монтаж при температуре, не ниже [°C] -15
    Номинальное переменное напряжение частотой 50 Гц [кВ] 1.0
    Радиус изгиба многожильных кабелей, не менее [наружных диаметров] 7.5
    Радиус изгиба одножильных кабелей, не менее [наружных диаметров] 10
    Сопротивление изоляции при температуре +70° С, не менее [МОм х км] 0.005
    Температура окружающей среды, верхний предел [°C] +50
    Температура окружающей среды, нижний предел [°C] -50
    Температура токопроводящих жил при коротком замыкании, 4 сек [°С] 160
    Количество и сечение жил, шт х кв.мм Масса кабеля, кг/км Наружный диаметр, мм
    1x1,5 ож 45 5,4
    1x2,5 ож 57 5,8
    1x4,0 ож 80 6,6
    1x6,0 ож 102 7,1
    1x10 ож 145 7,9
    1x16 ож 219 9,4
    1x25 ож 321 11
    1x35 ож 418 12
    1x50 ож 549 13,4
    1x50 608 14,3
    1x70 810 15,9
    1x95 1067 17,8
    1x120 1334 19,8
    1x150 1635 21,4
    1x185 2012 23,8
    1x240 2571 26,5
    2x1,5 ож 97 9
    2x2,5 ож 121 9,7
    2x4,0 ож 170 11,4
    2x6,0 ож 217 12,4
    2x10 ож 306 14
    2x16 ож 471 16,5
    2x25 ож 716 20
    2x35 ож 935 21,9
    2x50 ож 1254 25,3
    2x50 1377 27
    2x70 1652 24,4
    2x95 2172 27,1
    2x120 2669 29,3
    2x150 3281 31,9
    2x185 4024 35,1
    2x240 5151 39,2
    3x1,5 ож 121 9,4
    3x2,5 ож 155 10,2
    3x4,0 ож 224 12,1
    3x6,0 ож 291 13,1
    3x10 ож 420 14,9
    3x16 ож 607 17,4
    3x25 ож 928 21,2
    3x35 ож 1215 23,3
    3x35 ож 1207 20,6
    3x50 ож 1632 26,8
    3x50 ож 1600 23,4
    3x50 1674 25,1
    3x70 2276 28
    3x95 3054 31,6
    3x120 3807 34,6
    3x150 4629 37,7
    3x185 5710 41,3
    3x240 7465 46,9
    3x2,5+1x1,5 ож 183 11,1
    3x4,0+1x2,5 ож 265 13,2
    3x6,0+1x4,0 ож 348 14,4
    3x10+1x6,0 ож 498 16,3
    3x16+1x10 ож 745 19,5
    3x25+1х16 ож 1108 23,2
    3x35+1х16 ож 1432 25,1
    3x50+1х25 ож 1919 28,5
    3x50+1х25 ож 1903 26,4
    3х50+1х25 1953 27,6
    3х70+1х35 2649 30,8
    3х95+1х50 3602 35,3
    3х120+1х70 4571 39
    3х150+1х70 5397 42,1
    3х185+1х95 6778 46,8
    3х240+1х120 8742 52,8
    4x1,5 ож 148 10,2
    4x2,5 ож 192 11,1
    4x4,0 ож 280 13,2
    4x6,0 ож 368 14,4
    4x10 ож 537 16,3
    4x16 ож 800 19,5
    4x25 ож 1199 23,2
    4x35 ож 1604 26
    4x50 ож 2122 29,6
    4x50 ож 2117 26,6
    4x50 2207 27,9
    4x70 3024 31,1
    4x95 4118 35,5
    4x120 5078 38,4
    4x150 6235 41,7
    4x185 7683 46
    4x240 9957 51,9
    5x1,5 ож 175 11
    5x2,5 ож 230 12
    5x4,0 ож 338 14,4
    5x6,0 ож 446 15,7
    5x10 ож 652 17,9
    5x10 ож 690,2 18,3
    5x16 ож 993,9 21,4
    5x25 ож 1523,4 25,9
